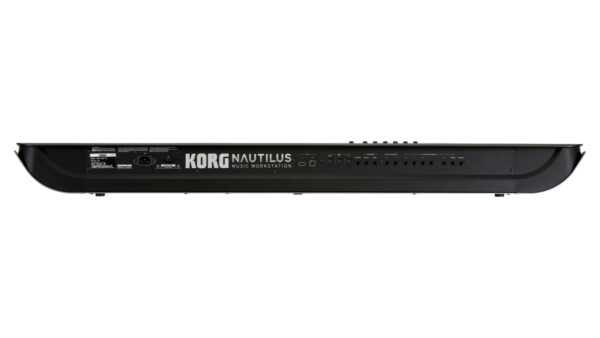

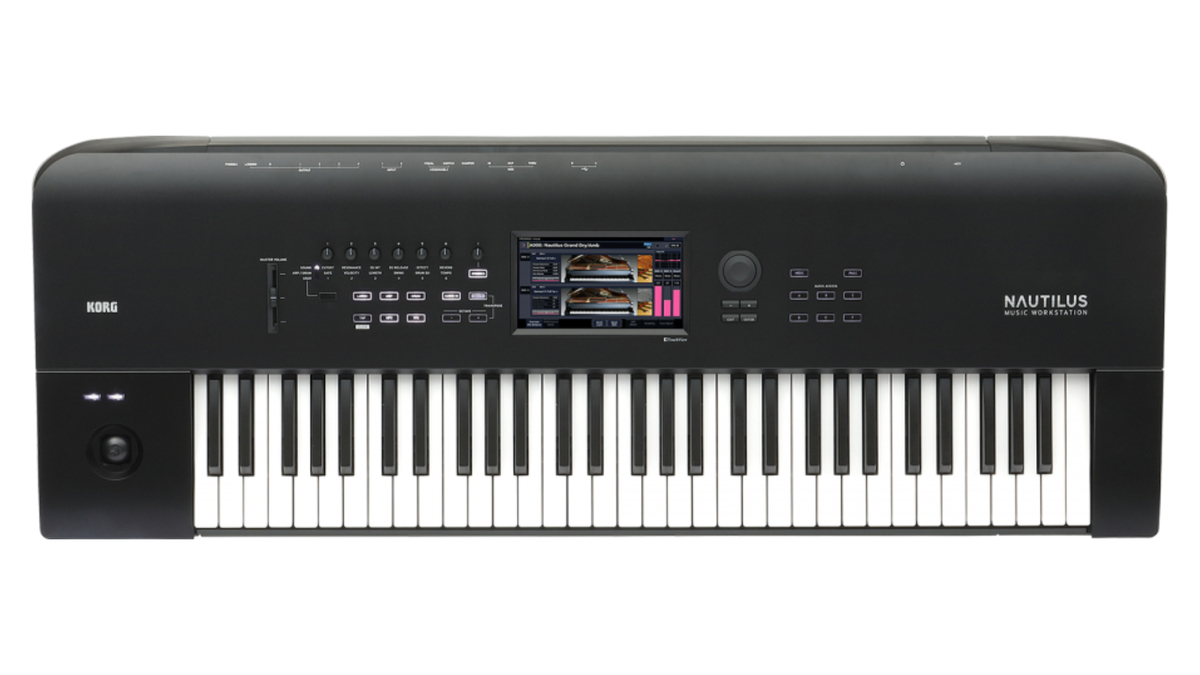

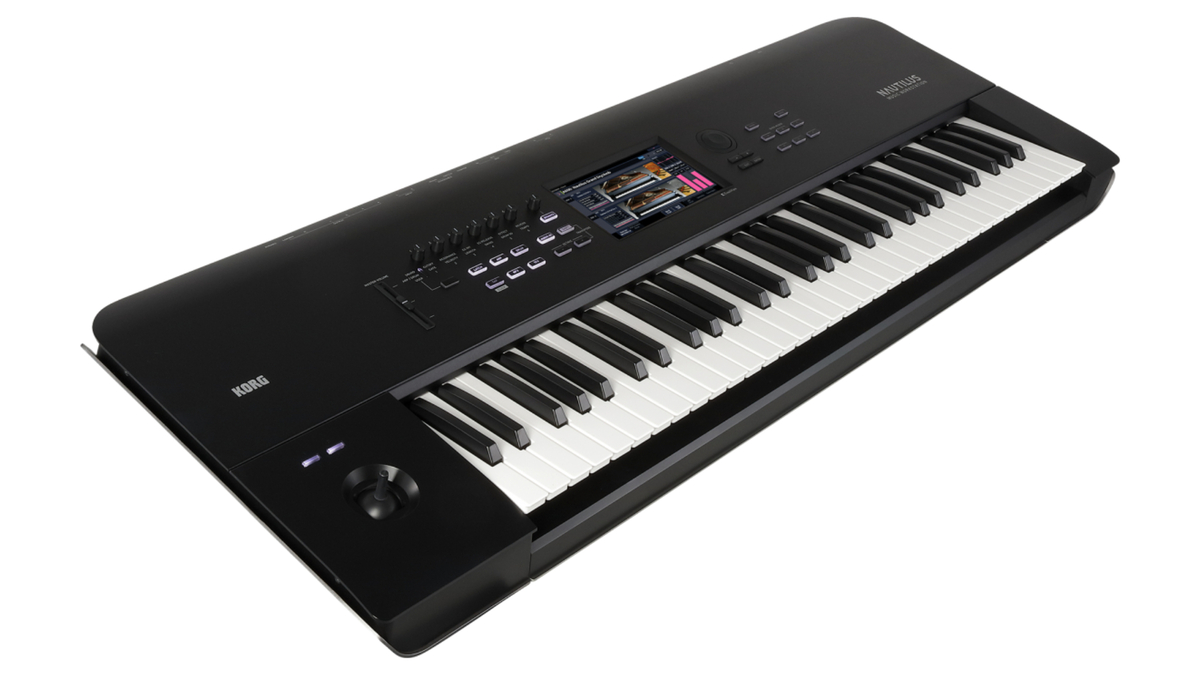

KORG NAUTILUS 61

Dziewięć różnych silników dźwiękowych oferuje ogromną moc ekspresji

NAUTILUS posiada dziewięć dedykowanych silników dźwiękowych do realistycznego odtwarzania dźwięków, takich jak pianina, pianina elektryczne, organy i inne.

Po pierwsze, ulepszony generator brzmień fortepianowych SGX-2 oferuje delikatną ekspresję, aby uchwycić wszystkie niuanse pianina akustycznego, a NAUTILUS zawiera najwięcej bibliotek fortepianów, jakie kiedykolwiek zostały umieszczone w jednym produkcie; z 12-stopniowym dźwiękiem z przełączaniem prędkości, rezonansem strun i nie tylko. Generator brzmień pianina elektrycznego EP-1 realistycznie odtwarza siedem różnych słynnych dźwięków pianina elektrycznego. Silnik CX-3 – serce naszej poszukiwanej reedycji CX-3 – kryje wyraźne brzmienie klasycznych organów typu tonewheel. Dodajmy do tego syntezę MOD-7 VPM / FM, PolysixEX i MS-20EX do modelowania analogowego oraz STR-1 do modelowania fizycznego, a otrzymamy w zasadzie silnik do każdego rodzaju dźwięku, jaki chcecie uzyskać. Używane razem w trybie Program lub Combination, te charakterystyczne silniki tworzą zupełnie nowe barwy.

Nowe dźwięki oferowane w trzech szerokich kategoriach

Podejście do dźwięku zawartego w NAUTILUS rozpoczęło się od odłożenia przez Korga naszych uprzedzeń co do tego, jak dźwięk powinien wyglądać na konwencjonalnej muzycznej stacji roboczej, a zamiast tego skupiło się na przesunięciu granic samplowania i programowania w celu stworzenia zupełnie nowej klasyfikacji programów, którą podzielono na trzy grupy:

„Wyjątkowe” dźwięki:
NAUTILUS zapewnia charakterystyczne dźwięki, w tym pętle fraz, przygotowane fortepiany, instrumenty perkusyjne i inne. Wiele rzadko słyszanych instrumentów muzycznych znajdujących się w różnych regionach świata może być trudnych do grania, ale NAUTILUS zawiera charakterystyczne frazy grane na tych instrumentach. Używaj ich tak, jak mają brzmieć w twoich piosenkach – niech Twoja wyobraźnia będzie twoim przewodnikiem. NAUTILUS zawiera dźwięki, które po raz pierwszy zostały zsamplowane specjalnie dla tego instrumentu, w tym przygotowane dźwięki fortepianu utworzone przez umieszczenie różnych obiektów między strunami fortepianu i nagranie sampli lub dźwięków „found percussion” powstałe w wyniku przekształcenia zwykłych przedmiotów w instrumenty perkusyjne. Te nowe i tajemnicze dźwięki nie tylko nadają Twoim piosenkom nieoczekiwany smak, ale oferują również szerokie możliwości tworzenia efektów dźwiękowych wykorzystywanych w muzyce filmowej i telewizyjnej.

„Aktualne” dźwięki:
NAUTILUS oferuje również najświeższe dźwięki, które dobrze komponują się z dzisiejszą sceną muzyczną, w tym syntezatory, zestawy perkusyjne, efekty specjalne i wiele innych. Jeśli chodzi o syntezatory, na początek koniecznie sprawdź dźwięki EDM, electro i chiptune. Ponadto NAUTILUS zawiera ponad 50 rodzajów zestawów perkusyjnych – dźwięków, które najsilniej odzwierciedlają zmiany zachodzące w muzyce w czasie. Dźwięki efektów specjalnych oferują pożyteczny materiał, taki jak bębny dodawane do muzyki tanecznej w celu tworzenia beatów – dźwięków, które można od razu wykorzystać.

Dźwięki standardowe:
Zebraliśmy wszystkie najważniejsze dźwięki, których potrzebuje stacja robocza, w tym pianino, pianino elektryczne, gitara, gitara basowa i inne, obejmujące wszystkie gatunki. Dla nowo zsamplowanego brzmienia fortepianu nagraliśmy również cudowną atmosferę studyjną, a brzmienie fortepianu i otoczenia można łączyć tak, jak zechcesz, z nowym dźwiękiem otoczenia. Dodano nowy model pianina elektrycznego z charakterystycznym grubym brzmieniem, który świetnie sprawdza się w funkowych stylach gry. Dodaliśmy również wiele fraz, które pozwalają odtwarzać rzeczywiste wykonania partii gitary i basu, które mogą być przydatne dla klawiszowców.

Pokrętło DYNAMICS umożliwia natychmiastową kontrolę zmian głośności i tonu w zależności od tego, jak mocno grasz na klawiaturze (dynamika); i możesz dostosować to pokrętło w czasie rzeczywistym, aby dopasować odczucie gry na klawiaturze wymagane dla każdego stylu i utworu. Nawet grając ten sam dźwięk, możesz obrócić to pokrętło, aby uzyskać wrażenie grania zupełnie innego dźwięku. Znajdując odpowiednie ustawienie dla swojego stylu gry, odkryjesz jeszcze więcej możliwości, jakie oferuje NAUTILUS.

Po aktywowaniu pokrętła DYNAMICS i obróceniu go w lewo, klawiatura będzie reagować bardziej miękko na Twoją grę, zapewniając szeroki zakres dynamiki. Pozwala to na delikatną, ekspresyjną grę przy akompaniamencie fortepianu solo lub wokalu, co bezpośrednio odzwierciedla dynamikę Twojego wykonania. Z drugiej strony przekręcenie gałki w prawo daje mocniejszą, bardziej płaską charakterystykę dynamiki. To wydobywa dźwięk, gdy grasz w zespole, co działa najlepiej, gdy grasz bardziej równomiernie.

alt

Dokonuj intuicyjnych zmian w dźwiękach za pomocą pokręteł czasu rzeczywistego

Sześć pokręteł RT (czasu rzeczywistego) w lewym górnym rogu panelu zapewnia bezpośrednią kontrolę nad zmianami brzmień PROG i COMBI. Do każdego pokrętła przypisano różnorodne funkcje, które pozwalają cieszyć się wprowadzaniem zmian w dźwiękach, takich jak filter cutoff i effect depth, gate time, tempo i wahania arpeggiatora lub ścieżki perkusji, typ werbla i inne. W trybie COMBI możesz grupować barwy i kontrolować ich poziomy za pomocą pokręteł. Co więcej, możesz wcisnąć te pokrętła w panel, aby zablokować je na miejscu, zapobiegając ich przypadkowej zmianie podczas gry. Na przykład możesz użyć tego, aby włączyć tylko te pokrętła, których często używasz na scenie i wcisnąć te, których nie potrzebujesz.

Interfejs użytkownika zaprojektowany z myślą o łatwej obsłudze

W przypadku NAUTILUS całkowicie przemyśleliśmy interfejs użytkownika, biorąc pod uwagę, że elementy sterujące na panelu stają się gęstsze w miarę dodawania większej liczby funkcji. Interfejs NAUTILUS pozwala użytkownikom znaleźć tylko to, czego szukają, gdy tylko zrozumieją zasady.

Przycisk MODE pozwala zobaczyć, co wybrałeś w każdym trybie na pojedynczym ekranie, od PROG i COMBI po listę set, próbkowanie, sekwencję i tryby globalne. Każdy tryb ma zakładki dla każdej funkcji, a przyciski PAGE zapewniają bardziej szczegółową edycję przy spójnych operacjach. Dzięki przyjaznej dla użytkownika nawigacji NAUTILUS, możesz w dowolnym momencie nacisnąć przycisk MODE, aby wrócić do początku, jeśli się zgubisz. Wyświetlacz jest dostępny w trybie ciemnym, w którym jako podstawowy kolor stosuje się czarny, aby zmniejszyć zmęczenie oczu.

Sześć przycisków szybkiego dostępu jest również dostępnych jako przyciski skrótów. NAUTILUS oferuje ponadto cztery szablony jako kontynuacja poprzednich przyjaznych dla użytkownika funkcji, których można używać do wybierania trybów, takich jak PROG i COMBI, jako przyciski przenoszące do odtwarzania, nagrywania sekwencera i tak dalej. Możesz także wybrać własne ustawienia, jak chcesz. Co więcej, możesz dowolnie przypisywać często używane funkcje i zapisywać je w jednym z czterech zestawów.

Wygodny arpeggiator i funkcje ścieżki perkusyjnej

Dostępne są cztery sceny wzorów arpeggio i zestawów ścieżek perkusyjnych, które idealnie pasują do każdego zaprogramowanego brzmienia PROG i COMBI. Są one przydatne do przełączania się między scenami podczas ich odtwarzania, do użytku podczas improwizacji podczas występów lub do poszerzania wizji podczas komponowania muzyki zaczynającej się od konkretnego dźwięku.

Kolorowy wyświetlacz TouchView

Sercem NAUTILUSA jest ogromny, 8-calowy (800 x 480 pikseli) kolorowy wyświetlacz dotykowy WVGA firmy KORG.

Oprócz prostego wyboru dźwięku lub wyboru parametru dotknięciem palca, ulepszona zdolność Touch-Drag umożliwia bardziej szczegółową kontrolę wartości parametrów. Interaktywne instrumenty i grafika na panelu zapewniają możliwość zrobienia wszystkiego, od regulacji pokrywy fortepianu po podłączenie kabla krosowego na półmodułowym modelu syntezatora.

Wyświetlacz TouchView obsługuje również wygodną nową funkcję wyszukiwania, umożliwiającą wyszukiwanie (i podgląd) dźwięków na podstawie ich tytułów.

Tryb listy zestawów, który demonstruje swoją moc podczas występów na żywo

NAUTILUS może zorganizować wszystkie zasoby, których potrzebujesz, aby przejść przez piosenkę – lub zestaw – używając trybu Set List. Korzystając z trybu Set List, wyświetlacz TouchView może obsługiwać 16 kolorowych przycisków na ekranie dotykowym; każdy z nich może natychmiast przywołać odpowiedni Preset, Kombinację lub Sekwencję – niezależnie od trybu!

Możesz także wybrać różne kolory przycisków, na przykład gdy chcesz zmienić kolory w utworze podczas gry na żywo. Jest to potężna funkcja w sytuacjach wymagających szybkiej i dokładnej kontroli. Tryb Set List dodaje nawet dziewięciopasmowy korektor graficzny, umożliwiający dostosowanie ogólnego brzmienia do miejsca.

Otwarty system próbkowania

Używając otwartego systemu próbkowania KORG, NAUTILUS może szybko samplować zewnętrzne źródło dźwięku, niezależnie od tego, czy NAUTILUS jest w trybie Program, Combination czy Sequencer. Tryb Open Sampling może nawet ponownie próbkować wydajność samego NAUTILUSA. Bank sampli użytkownika, który rozszerza wygodę biblioteki sampli EX na sampli użytkownika, umożliwia ładowanie i odtwarzanie własnych sampli, wykorzystując gigantyczną pojemność SSD.

Próbki w formacie AIFF, WAV, SoundFont 2.0 i AKAI S1000 / 3000 można załadować do pamięci za pośrednictwem pamięci USB. Ponadto można użyć adaptera USB Ethernet do wymiany dużych ilości danych z komputerem z dużą prędkością. Instrumenty lub próbki, które wcześniej utworzyłeś na swoim komputerze, mogą być użyte do skonstruowania konfiguracji produkcji muzycznej w oparciu o sam NAUTILUS.

16-ścieżkowy sekwencer MIDI / 16-ścieżkowy rejestrator audio

NAUTILUS posiada sekwenser / sekcję nagrywania, która oferuje 16 ścieżek MIDI oraz 16 ścieżek audio; świetny zasób do stworzenia olśniewającego występu lub genialnej produkcji. Sekwencjonowanie MIDI ułatwia uchwycenie pomysłów, inspiracji i profesjonalnych fraz za pomocą funkcji Drum Track lub RPPR (Realtime Pattern Play / Recording).

16-ścieżkowy rejestrator dźwięku jednocześnie rejestruje do czterech ścieżek 16-bitowych / 24-bitowych nieskompresowanych danych z częstotliwością próbkowania 48 kHz. Graj razem z nagranymi ścieżkami, dodawaj efekty, a następnie ponownie sampluj NAUTILUS i umieść ponownie próbkowane pliki WAV bezpośrednio na ścieżce. Podczas polerowania ścieżek możesz swobodnie korzystać z automatyzacji miksera i funkcji edycji, takich jak kopiowanie, wklejanie i normalizowanie, aby uzyskać pożądane rezultaty.

16 wbudowanych procesorów efektów

NATILUS zapewnia 16 efektów wewnętrznych, które dodają mocy Twoim kreacjom dźwiękowym. Każdy z 12 efektów insertowych można zastosować do pojedynczych lub wielu brzmień w kombinacji, do pojedynczych lub wielu ścieżek sekwencera. Ponadto dwa efekty główne można zastosować do wysyłek 1/2, a dwa efekty całkowite można zastosować do wszystkich ścieżek na końcowym etapie dźwięku.

Oddzielny trzypasmowy korektor jest dostarczany dla każdej barwy, dla każdej ścieżki sekwencera i dla każdej ścieżki audio w celu dostosowania subtelnych balansów tonalnych lub twórczej modyfikacji ogólnego dźwięku.
Porty hosta USB / MIDI obsługują powierzchnie sterowania MIDI

nanoPAD2

Każdy kontroler USB-MIDI zgodny z klasą może być podłączony bezpośrednio do NAUTILUSA. Przypisz funkcje do kontrolera Korg USB MIDI z padami (nanoPAD, nanoPAD2, padKONTROL), aby odtwarzać partie perkusyjne i przełączać się między akordami za pomocą wyzwalaczy akordów lub gdy jesteś w trybie akordów.
Płynne przejścia dźwiękowe, które eliminują przerwy podczas zmiany dźwięków, niezależnie od trybu, w którym się znajdujesz

Kiedy przełączasz dźwięki programu podczas występu, aby przygotować się do następnej sekcji, lub gdy przełączasz się z trybu Program do trybu Combi, dźwięk, który jest aktualnie odtwarzany, ma zawsze priorytet, a jego efekty są zachowywane podczas zmiany programu, zapewniając płynne przejście bez przerw. Ta funkcja zyskała również bardzo wysokie uznanie ze strony profesjonalnych muzyków.

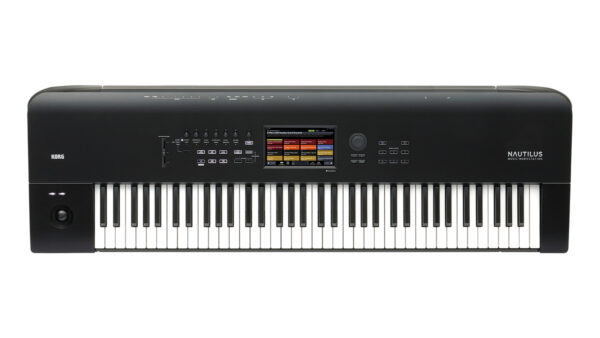

Dostępny model 88-klawiszowy z dotykowym fortepianem, 73-klawiszowy z lekkim dotykiem i model z 61 klawiszami

Klawiatura 88-klawiszowego modelu NAUTILUS wykorzystuje czterostopniową, prawdziwie ważoną akcję młoteczkową wyprodukowaną w Japonii, zwaną RH-3. Ta akcja jest cięższa na niższych nutach i lżejsza na wyższych, co zapewnia doskonałą grywalność. Model z 73 klawiszami wyposażony jest w bardzo pożądaną lekką klawiaturę syntezatorową od C do C, tak jak w modelu 61-klawiszowym. Ta kluczowa akcja pozwala grać partie organowe z dużą ilością glissand, a także solówki syntezatorowe, które wykorzystują szeroki zakres klawiatury.

Model 88-klawiszowy jest wyposażony w luksusowe drewniane panele boczne, a modele 73-klawiszowe i 61-klawiszowe to zupełnie nowy projekt z imponującymi krzywiznami, które wznoszą się od dołu urządzenia na boki, wzorowane na inspiracjach NAUTILUS: Łódź podwodna Nautilus i mięczak głowonóg. Wszystkie te elementy sprawiają, że NAUTILUS jest również wyjątkowym instrumentem na scenie, pełnym osobowości.

Darmowy pakiet oprogramowania muzycznego

NAUTILUS jest dostarczany z różnorodnym oprogramowaniem muzycznym firmy Izotope, w tym „Ozone Elements”, które pozwala nie tylko tworzyć utwory, ale także doskonalić je za pomocą sztucznej inteligencji, „Skoove”, które pomoże Ci poprawić umiejętności gry na klawiaturze, oprogramowanie DAW „Reason Lite” , a także syntezatory oprogramowania firmy KORG i innych marek.

Innymi słowy, w momencie, gdy zdobędziesz ten syntezator, będziesz mieć do dyspozycji wiele narzędzi, które pomogą Ci przenieść Twoją muzykę na wyższy poziom.

SPECYFIKACJA:
System, Keyboard
System
NAUTILUS System Version 1.0
Keyboard
88 key: RH3 (Real Weighted Hammer Action 3), A – C
73 key: Natural Touch Semi Weighted, C – C
61 key: Natural Touch Semi Weighted, C – C
Velocity sensitive is supported, after touch is not supported.
Tone Generator
Synthesis Types
9
SGX-2: Premium Piano (Acoustic Piano)
EP-1: MDS Electric Piano (Electric Piano)
HD-1: High Definition Synthesizer (PCM)
AL-1: Analog Synthesizer (Analog Modeling)
CX-3: Tonewheel Organ (Tonewheel Organ Modeling)
STR-1: Plucked String (Physical Modeling)
MOD-7: Waveshaping VPM Synthesizer (VPM Synthesis)
MS-20EX: Component Modeling Technology (Analog Modeling)
PolysixEX: Component Modeling Technology (CMT Analog Modeling)
Maximum Polyphony*1*2
SGX-2: 100 voices*3
EP-1: 104 voices
HD-1: 140 voices
AL-1: 80 voices
CX-3: 200 voices
STR-1: 40 voices
MOD-7: 52 voices
MS-20EX: 40 voices
PolysixEX: 180 voices

1: In rare cases, when a large number of processor-intensive effects are active simultaneously (for instance, more than 14 O-Verbs), polyphony may be slightly reduced.
*2: A portion of the multicore processor in NAUTILUS is devoted to generating voices, and a separate portion is devoted to generating effects. NAUTILUS dynamically allocates the voice processing power between the engines as necessary. The quoted maximum numbers of voices apply when 100% of the voice processing power is devoted to a single engine.
*3: 100 dual-stereo notes (equivalent to 400 mono voices)
Preset PCM
RAM 496 MB / DISK 2.3G (ROM 1,771 Multisamples, 3,955 Drumsamples)
Build-in Expansion PCM Libraries
EXs301: German2 D Piano
EXs302: Italian F Piano
EXs303: Japanese Upright U Piano
EXs304: Prepared Piano
EXs305: Historical Keyboards
EXs306: Vintage Keyboards 2
EXs307: Strings & Synths
EXs308: Guitar Collection
EXs309: Bass Collection
EXs310: World Essence
EXs311: Background Loops
EXs312: SFX & Hits
EXs313: Found Percussions
EXs314: Expansion Drums
PCM RAM Capacity
Approx. 2GB *4

*4: The memory available for Sampling Mode will change based on the use of Expansion PCM libraries and User Sample Banks. Approx. 260 MB is available when shipped from the factory (When loading the file named “PRELOAD.KSC”).
Wave Sequences
598 User memory, 377 Preload
Support for stereo multisamples, synchronization of individual notes, and tempo-based settings.
SGX-2 Program
Premium Piano
Full key stereo sampling, Chromatically sampled at up to 12 velocity levels, no looping.
Damper resonance and mechanical noise are reproduced.
Una Corda sample support
PCM
EXs301 – German2 D Piano
12 velocity levels, includes Ambience Piano type/samples

EXs302 – Italian F Piano
12 velocity levels, no Una Corda samples

EXs303 – Japanese Upright U Piano
8 velocity levels

Exs304 – Prepared Piano
1-4 velocity levels
Piano Type
128
(With the factory settings, the 64 varieties of EXs6: German D Piano, EXs7: Japanese C Piano, EXs12: SGX-1 Austrian D Piano, EXs17: Berlin D Piano do not produce sound. The options must be downloaded. (Those will be released at a later date.))
Oscillator Control
Damper Resonance
Damper Noise
Mechanical Noise
Note Release
String Resonance
Una Corda
EP-1 Program
MDS Electric Piano
Tine and reed-type electric pianos powered by Multi-Dimensional Synthesis (MDS), and vintage effects.
Electric Piano Model Types
7
Tine EP I Early, Tine EP I Late, Tine EP II, Tine EP V, Tine EP DMP, Reed EP200, Reed EP200A
Oscillator Control
Harmonic Sound Level, Attack Noise, Level, Release Noise Level, Attack Brightness, Hammer Width
Panel Control
Tine Type
Preamp Volume, Tone (Treble, Bass), Vibrate (On/Off, Intensity, Speed), Amp/Cabinet (On/Off, Drive)

Reed Type
Preamp Volume, Tone (Treble, Bass), Vibrate (Intensity, Speed), Amp/Cabinet (On/Off, Drive)
Effect Types
9
Small Phase, Orange Phase, Black Phase, Vintage Chorus, Black Chorus, EP Chorus, Vintage Flanger, Red Comp, VOX Wah
HD-1 Program
Advanced Vector Synthesis
Control oscillator volumes and synthesis & effects parameters via the Vector Joystick and the tempo-synchronized Vector Envelope.
Structure
Single: only OSC1, Double: OSC1 and OSC2.
Double mode lets you layer two completely separate synth voices, each with their own velocity-switched oscillator, dual filter, EGs, LFOs, etc.
Drums: One drum kit, Double Drums: Two drum kits.
Oscillators
8 velocity zones per oscillator, with switching, crossfades and layering
Each zone can play mono or stereo Multisamples or Wave Sequences
Filters
Two multi-mode filters per voices (low-pass, high-pass, band-pass and band-reject), Four-mode filter routings (single, serial, parallel and 24dB mode)
Driver
Per voice non-linear driver and low boost circuit
EQ
Three bands, with sweep-able mid
Modulation
Three envelope generators, two LFOs per voice, common LFO, four key tracking generators, AMS (Alternate Modulation Source), two AMS mixers
Quick Layer / Split function
EXi Program Common
Advanced Vector Synthesis
Control oscillator volumes and synthesis & effects parameters via the Vector Joystick and the tempo-synchronized Vector Envelope
Modulation
Common Step Sequencer, AMS (Alternate Modulation Source), Common LFO, 2 Key Tracking Generators
EQ
Three bands, with sweep-able mid
Quick Layer / Split function
AL-1 Program
Oscillators
Ultra-low-aliasing oscillators, OSC1, OSC2, Sub-oscillator and noise generator; ring modulation, FM and Sync
Audio Input
External audio can be processed through the ring modulator, filter, driver, amp, and EQ
Filters
Two multi-mode filters (low-pass, high-pass, band-pass and band-reject) with four types of filter routings (single, serial, parallel and 24dB mode), Multi Filter mode (only Filter-A; modulatable mix of Low Pass, High　Pass, Band Pass, and dry input, for creating a wide variety of unique filter types and effects)
Driver
Per-voice non-linear driver and low boost circuit
Modulation
Five Envelope generators, four per-voice LFOs, two AMS Mixers; Per-voice Step Sequencer
CX-3 Program
Tonewheel Organ Modeling
Phase-synchronous tonewheels (clean and vintage modes), percussion, key click, wheel brake
EX Mode
Four additional, user-specified drawbars, and expanded percussion
Internal Effects
Rotary speaker, vibrato/chorus, amp modeling with overdrive, 3-band EQ
Drawbar Control
Controlled via nine front-panel sliders (via Tone Adjust)
Split
Upper, Lower (even in EX mode)
Modulation
Two AMS mixers
STR-1 Program
Physically Modeled String
Includes physically modeled damping, decay, dispersion, nonlinearity, harmonics, dual pickups, and more. Most string parameters can be controlled in realtime
String Excitation
Three independent excitation sources can be used simultaneously: Pluck, Noise, and PCM. 16 preset “pluck” types, with modulatable width and randomization. Noise generator with saturation and dedicated low pass filter

PCM Oscillator
KORG’s ultra-low-aliasing technology, as introduced in the HD-1; 4 velocity zones per oscillator; Uses any mono Multisamples, including ROM, EXs, User Sample Bank, or Sampling Mode. Supports Virtual Memory.

Excitation Filter
Dedicated 2-pole multimode filter for shaping the string excitation. Filter can be enabled/disabled separately for each excitation source. Low Pass, High Pass, Band Pass, and Band Reject modes
Audio Input and Feedback
Run real-time audio through the string, including feedback through effects. Modeled feedback includes modulate-able instrument-to-amp distance and orientation
Filters
Dual multi-mode filters per voice; Single, Serial, Parallel (with split stereo output), and 24dB (4-pole) configurations. Low Pass, High Pass, Band Pass, and Band Reject modes

Multi Filter Mode (Filter A only)
Modulatable mix of Low Pass, High Pass, Band Pass, and dry input, for creating a wide variety of unique filter types and effects
Modulation
5 Envelopes, 4 per-voice LFOs, 2 Key Track generators, String Tracking generators, 4 AMS Mixers
MOD-7 Program
Waveshaping VPM Synthesizer
Combines Variable Phase Modulation (VPM), Waveshaping ring modulation, PCM sample playback, and subtractive synthesis; Able to convert-load SYX files
Oscillators
6 VPM/Waveshaper/Ring Modulation Oscillators
Phase and modulatable pitch per oscillator. 101 Waveshaper tables plus modulatable Drive and Offset. Use as oscillators, or as Waveshapers or Ring Modulators for other signals

PCM Oscillator
KORG’s ultra-low-aliasing technology, as introduced in the HD-1. 4 velocity zones per oscillator.Uses any mono Multisamples, including ROM, EXs, User Sample Bank, or Sampling Mode. Supports Virtual Memory

Noise Generator (With saturation and low-pass filter function)
Audio input
Run real-time audio through the VPM Oscillators and filters.
Filters
Dual multi-mode filters per voice. (Low Pass, High Pass, Band Pass, and Band Reject modes) , Two types of filter looping (Parallel and 24 dB “4-Pole”)

Multi Filter mode (Filter A only)
Modulatable mix of Low Pass, High Pass, Band Pass, and dry input, for creating a wide variety of unique filter types and effects
Patch Panel
Supports both preset algorithm (78 types) selection and free patching.Three 2-in, 1-out mixers for scaling and merging audio, fully modulatable, with phase inversion. Main 6-input stereo mixer, with modulatable pan and volume, plus phase inversion
Modulation
10 Envelopes, 4 per-voice LFOs, 9 Key Tracking generators, Per-voice Step Sequencer, 4 standard AMS Mixers plus 4 simple AMS Mixers
MS-20EX Program
Oscillators
Ultra-low-aliasing oscillators; VCO1, VCO2, Ring Mod, Pink and White Noise Generator
Audio Input
Run real-time audio through the synthesis engine and ESP (External Signal Processor)
Filters
12dB/octave High Pass and Low Pass self-resonant filters

ESP section
24dB/octave Low Cut and High Cut filters, available per voice.
Patch Panel
Patchable audio and modulation, at audio rates
Patch Points
Keyboard
Keyboard CV Out, Keyboard Trigger Out, VCO1+VCO2 CV In, VCO2 CV In

VCO
VCO1+VCO2 External Frequency Control In, VCO1 Out, VCO2 Out

VCF
External Signal In, External HP Filter Cutoff Frequency Control In, External LP Filter Cutoff Frequency Control In, HPF Out, LPF In, LPF Out

VCO+VCF
Total External Modulation In

VCA
External Initial Gain Control In, VCA In

EG
EG1 Envelope Signal Normal Out, EG1 Envelope Signal Reverse Out, EG1+EG2 Trigger In, EG1 Trigger In, EG2 Envelope Signal Reverse Out

MG
Triangle Out, Rectangle Out

Noise Generator
Pink Noise Out, White Noise Out

Sample and Hold
Clock Trigger In, Sample Signal In, S/H Out

Modulation VCA
Control Voltage In, Signal In, Signal Out

Manual Controller
Control Wheel Out, Momentary Switch

ESP
Signal In, AMP Out, BPF In, BPF Out, F-V CV Out, Envelope Out, Trigger Out

Others
EXi Audio In, Mixer 1 In, Mixer 1 Out, Mixer 2 In, Mixer 2 Out
ESP (External Signal Processor):
Use incoming audio as a trigger and/or CV source
Modulation
Original DAR (Delay, Attack, Release) and HADSR (Hold, Attack, Decay, Sustain, Release) EGs 1 &2, Original MG (with MIDI sync), Sample-and- Hold, MVCA, NAUTILUS: 4 additional multi-stage Envelopes, 4 additional per-voice LFOs, and 4 AMS Mixers.
PolysixEX Program
Oscillators
VCO
Saw, Pulse, PWM

Sub Oscillator:
Off, 1 octave below, 2 octaves below
Filter
24dB(4-Pole) Octave Low Pass self-resonant filter
Effects
Integrated Polysix Chorus, Phaser, and Ensemble
Arpeggiator
Integrated MIDI-synced arpeggiator, with adjustable Range, Mode, and Latch
Modulation
Polysix
Original ADSR EG and MG (with MIDI sync).

NAUTILUS
2 additional multi-stage Envelopes, 2 additional per-voice LFOs, and 4 AMS Mixers.
Combination
Number of Timbres, Master Keyboard Functionality
16 Maximum
Keyboard and velocity splits, layers, and crossfades of up to 16 Programs and/or external MIDI Devices
The tone adjust parameter function lets you modify program settings, and the master keyboard function lets you control external MIDI devices
Advanced Vector Synthesis
Control oscillator volumes and synthesis & effects parameters via the Vector Joystick and the tempo-synchronized Vector Envelope
Quick Layer / Split function
Drumkit
Assignable stereo/mono samples with 8 velocity zones per oscillator (with crossfade functions)
Number of Programs/Combinations/Drum kits
User Memory Programs
2,560 (1,920 [1,280 HD-1+640 EXi] come preloaded)
User Memory Combinations
1,792 (256 come preloaded)
User Memory Drum Kits
264 (104 come preloaded)
256 GM Level2 preset programs + 9 GM Level 2 drum preset programs
Set List
Number of Set Lists/Slots
128 set lists, 128 slots per set list
Each set list provides a 9-band graphic EQ, and a Tone Adjust function that allows program settings to be adjusted
Transpose setting
Hold Time setting of Smooth Sound Transition (SST) supported for each slot
Sampling
System
Open Sampling System (resampling, In-Track sampling)
Bit Depth/Sampling Frequency
RAM
16-bit/48 kHz stereo/mono sampling

DISK
16 or 24-bit/48 kHz
Sampling Time
RAM
Depends on the amount of available PCM RAM

DISK
Maximum 80 minutes stereo (879MB: 16bit)
Sample Locations
16,000 samples/4,000 multisamples (128 indexes per multisample)
Formats
KORG format, AKAI S1000/S3000 data (with advanced Program parameter conversion); SoundFont 2.0, AIFF, and WAVE formats
Editing
Time Stretch, Time Slice, Crossfade Loop, and other standard editing features.
Effects
Insert Effects
12
Stereo in / stereo out
Master Effects
2
Stereo in / stereo out
Total Effects
2
Stereo in / stereo out
Timbre EQ
One 3-band EQ for each timbre/track
Effect Types
197
Modulation
Dynamic Modulation and Common LFO
Effects Control Busses
Stereo side-chaining for compressors, gates, vocoders, etc
Effect Presets
Total 783 preset, Maximum 32 per 1 effect (Preset User)
Arpeggiator
Arpeggiator Modules
One module in Program mode, two modules in Combination and Sequencer modes
Arpeggio Pattern
5 presets + ARP A 2,048 slots (1,593 come Preload) + ARP B 128 slots
Controllers
On/Off, Latch, Gate, Velocity, Length, Swing, Tempo
Drum Track
Preset Patterns
1,272 (common with the preset patterns of the MIDI sequencer)
User Patterns
1,000
Patterns created in Sequencer mode can be converted to drum track user patterns.
Trigger Mode/ Sync / Zone / Swing, Drum SD, Tempo settings can be specified.
Sequencer / HDR
Tracks
16-track MIDI sequencer + 16-track hard disk recorder + 1 master track.
Number of Songs
200
Resolution
1/480
テTempo
40.00 – 300.00 (1/100 BPM resolution)
Maximum Memory
400,000 MIDI events or 300,000 audio events
MIDI Tracks
16 tracks plus the master track, 697 preset / 100 user patterns (per song), 18 preset/16 user template songs,
Audio Tracks
16-track playback, 4-track simultaneous recording, WAV file format 16bit/24bit
Maximum Single-file Recording Time (mono): 80 minutes
Automation: Volume, Pan, EQ, and Send1/2
10,000 regions (max.)
Event Anchors, BPM Adjust
Other Functions
RPPR (Realtime Pattern Play and Record): 1 Pattern set per song
General
Disk Mode
Load, save, utility, data filer function (save/load MIDI System Exclusive data), CD-R/RW (UDF format read/write), ISO9660 Level 1.
Controllers
Joystick, Switches 1 & 2
Arpeggiator Control: On/Off, Latch, Gate, Velocity, Length, Swing, Tempo
DRUM TRACK: On/Off, Swing, Drum SD, Tempo
Display
TouchView graphical user interface, 7 inch color TFT, WVGA (800 x 480 dots), adjustable brightness
Principal Specifications
Frequency Response
20Hz-22kHz, +/-1.0dB, 10k Ω load

THD+N
20Hz-22kHz, 0.01%, 10k Ω load (typical)

S/N
95dB (typical)

Dynamic Range
95dB (typical)

Crosstalk
95dB, at 1kHz (typical)
Outputs
L/MONO, R, Individual 1-4
1/4” TRS Balanced
Output Impedance: 350 Ω Stereo; 175 Ω Mono (L/MONO Only),
Nominal Level: +4.0 dBu,
Maximum Level: +16.0 dBu (when load impedance is 600 Ω or greater)
MAIN VOLUME slider controls only AUDIO OUTPUT (MAIN) L/MONO and R

Headphones
1/4” stereo phone jack
Output impedance: 33 Ω,
Maximum Level: 60+60 mW (when load impedance is 33 Ω),
MAIN VOLUME knob (link with AUDIO OUTPUT (MAIN))

USB-B
24-bit, Sample Rate: 48 kHz, 2 channels
(Digital output of the same signals as AUDIO OUTPUT (MAIN) L/MONO and R)
Inputs
Audio Inputs 1 and 2
1/4” TRS Balanced
Input Impedance: 10 kΩ
Nominal Level: LINE +4 dBu
Maximum Level: LINE +16 dBu
Nominal Level: MIC –22 dBu
Maximum Level: MIC -10 dBu
Source Impedance: 600 Ω

USB-B
24-bit, Sample Rate: 48 kHz, 2 channels
Control Inputs
Damper pedal (half damper supported)
Assignable switch, Assignable pedal
MIDI
In, Out, Thru
USB
USB A (TYPE A)
For connection to external USB devices (QWERTY keyboards, MIDI controllers, ethernet adaptors, and storage)

USB B (TYPE B)
MIDI/audio interface, MIDI: 1 (16 channel) input / 1 (16 channel) output, Audio: 2 channel input / 2 channel output
*2 USB high-speed ports (supports 480Mbps)
Disk Drives
60 GB SSD (2.5”)
Power Supply
AC power supply terminal, Power switch
Dimensions: (W x D x H)
88 key: 1,437 x 387 x 139 mm / 56.57” x 15.24” x 5.47”
73 key: 1,227 x 386 x 116 mm / 48.31” x 15.20” x 4.57”
61 key: 1,062 x 386 x 116 mm / 41.81” x 15.20” x 4.57”
Weight
88 key: 23.1 kg / 50.93 lbs.
73 key: 14.6 kg / 32.19 lbs.
61 key: 13.0 kg / 28.66 lbs.
Power Consumption
40 W
Accessories
AC cord, Quick Start Guide
Option
XVP-20: Expression/Volume Pedal
EXP-2: Foot Controller
DS-1H: Damper Pedal
PS-1: Pedal Switch
PS-3: Pedal Switch

O marce KORG
