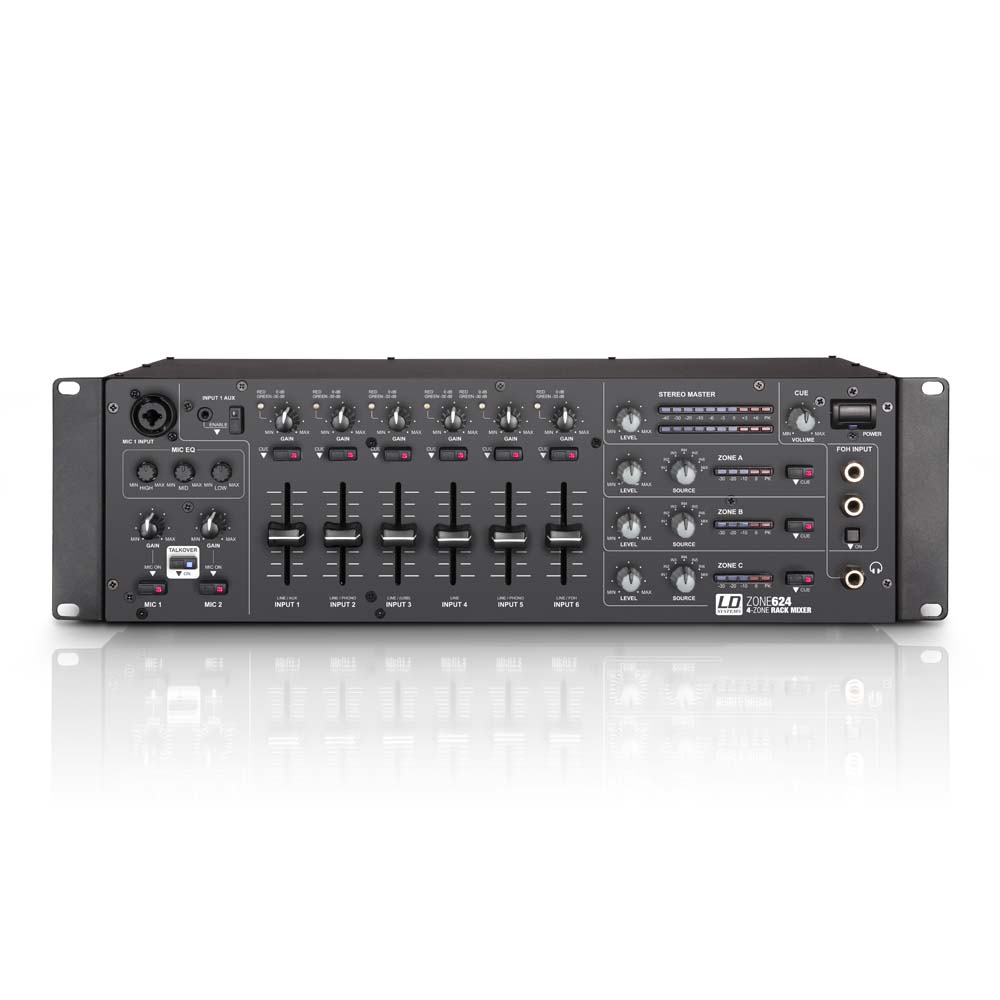

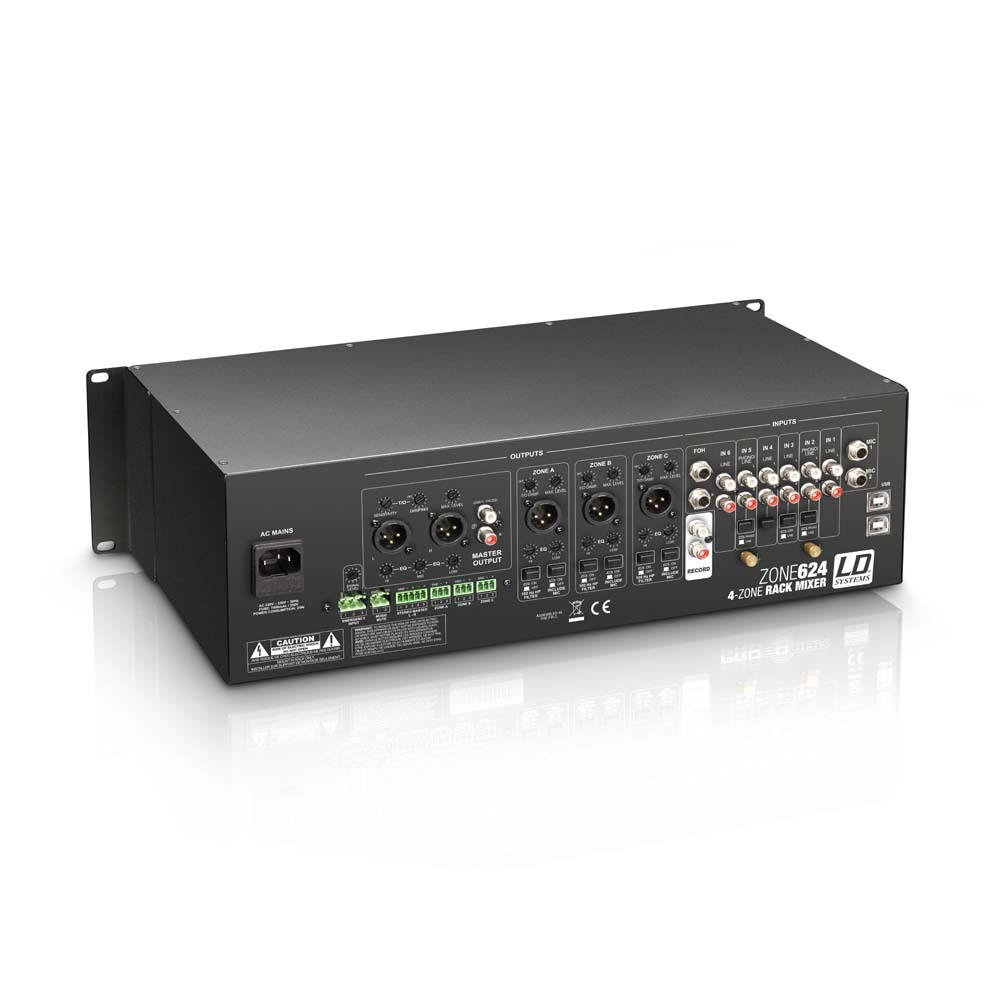

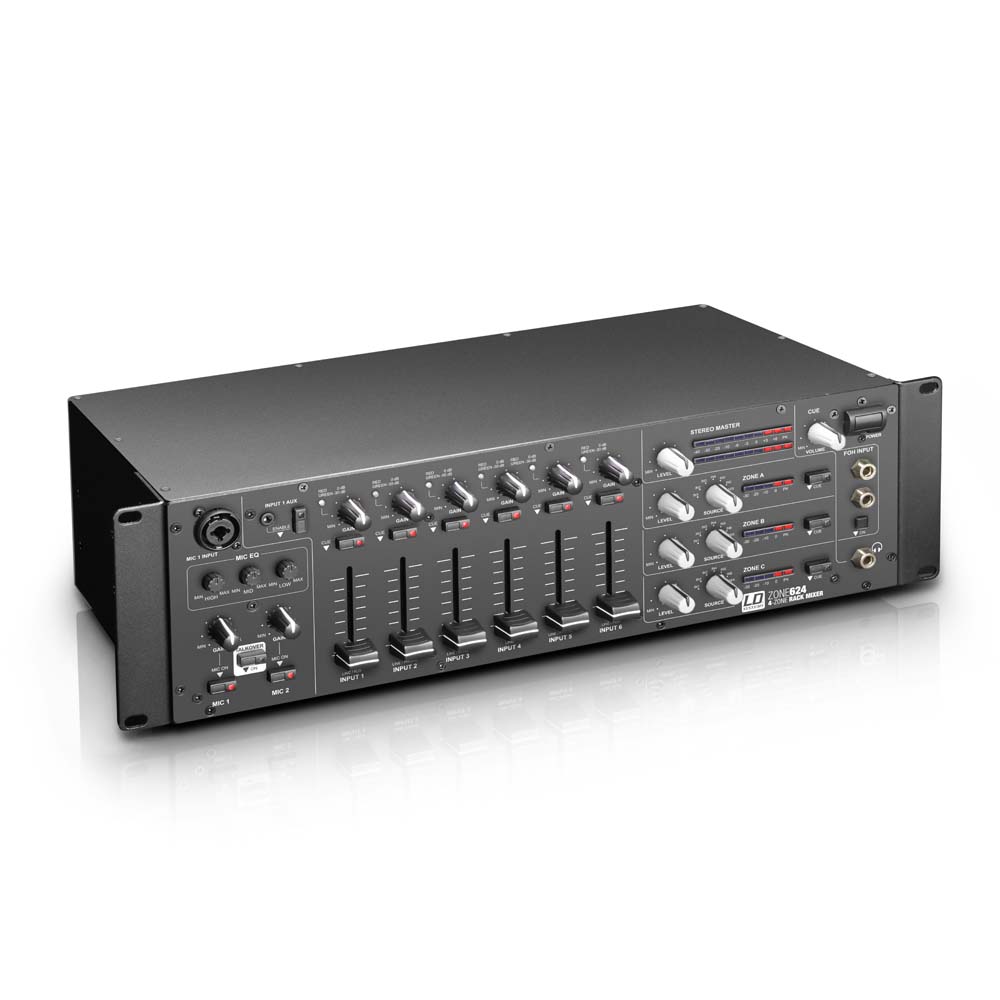

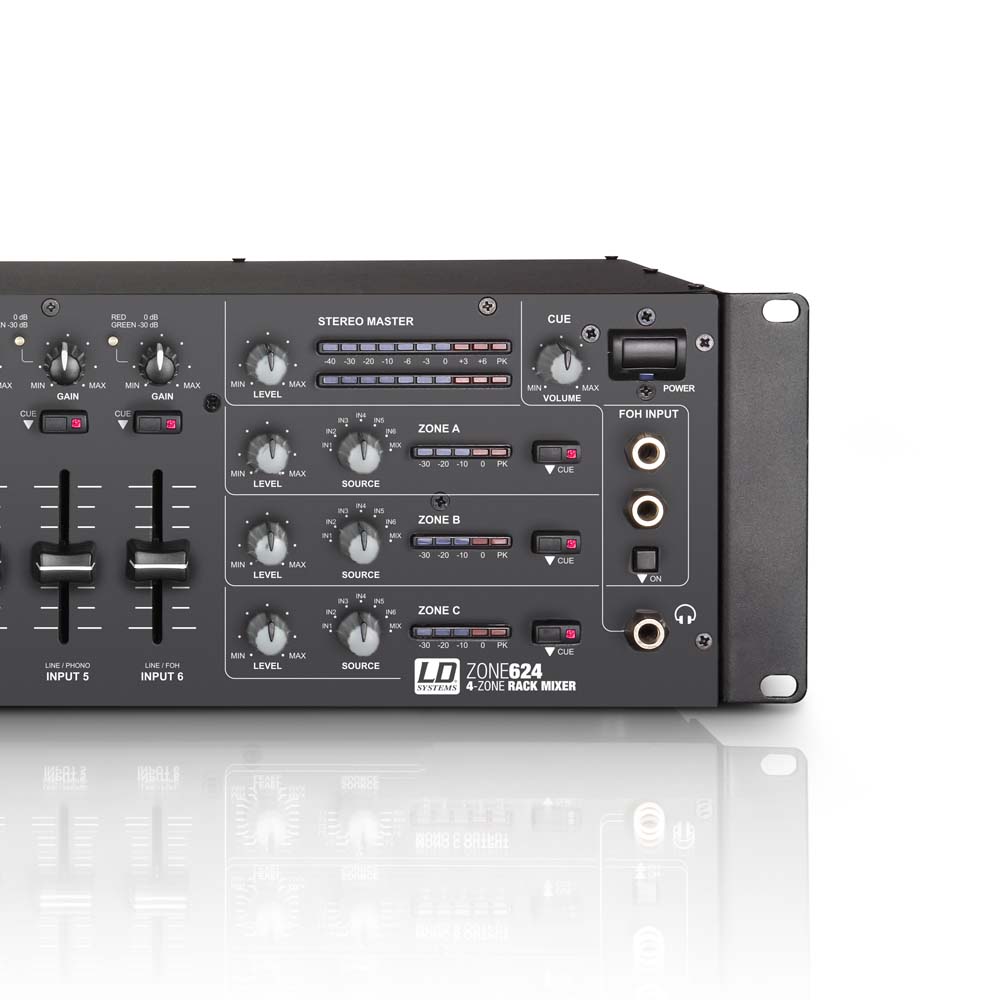

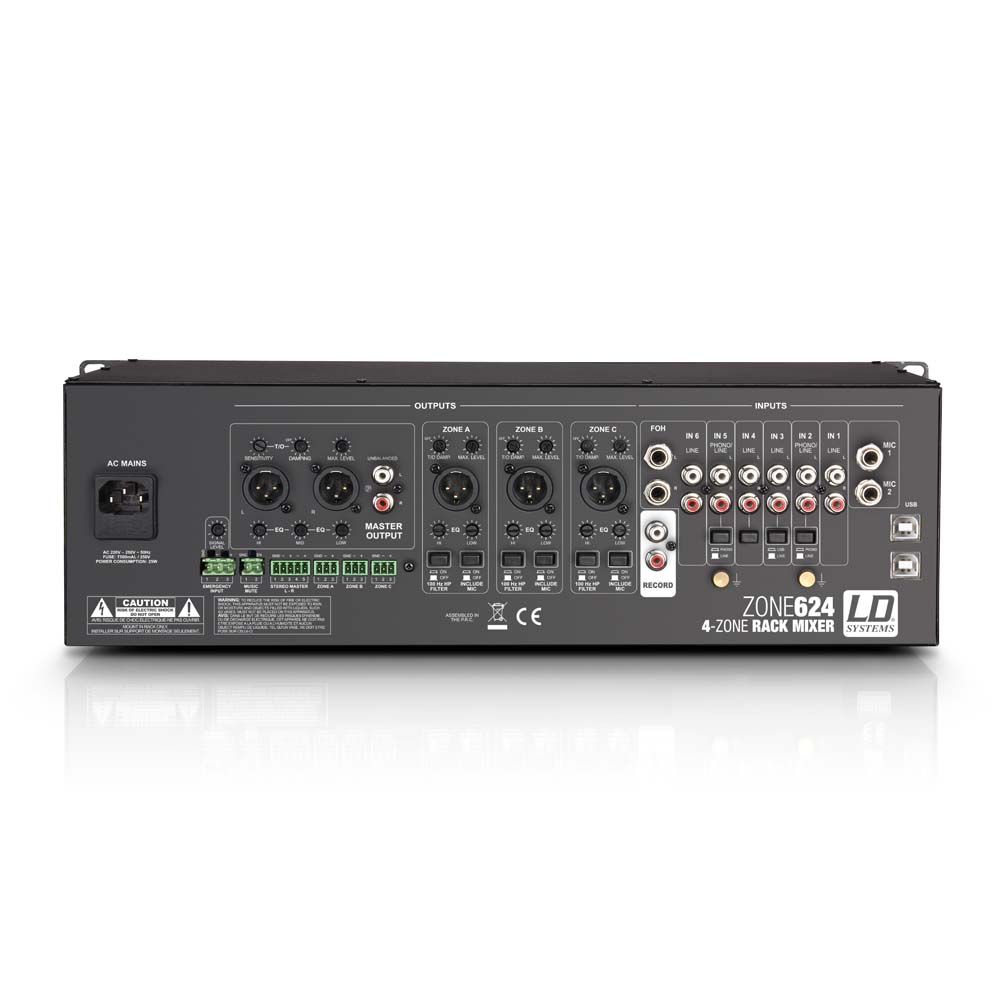

LD Systems ZONE 624 – mikser czterostrefowy 3u

Urządzenie ZONE 624 to kompleksowo wyposażony mikser strefowy z 6 kanałami liniowymi i 2 kanałami mikrofonowymi, które mogą zostać przypisane do jednego wyjścia stereo i 3 wyjść strefowych mono. Ponadto to kompaktowe urządzenie 3HE, montowane w szafie rack, posiada wejścia dla zewnętrznego awaryjnego systemu komunikatów i zdalnie sterowanego wyciszenia. Dzięki wszechstronnym możliwościom przyłączeniowym ZONE 624 to niezwykle uniwersalne centrum sterowania dla systemów nagłośnieniowych w gastronomii, klubach, hotelach, klubach fitness oraz do wielu innych zastosowań.

Dane techniczne:

Typ: stereo
Kanały wejściowe łącznie: 8
2x: Mic
1x: AUX/Line
2x: Phono/Line
2x: Line
1x: FOH/Line
Charakterystyka częstotliwościowa: 20–40.000 Hz
Kanały mikrofonowe: 2, z zasilaniem fantomowym 12 V
Przyłącza kanałów mikrofonowych:- 2 x jack 6,3 mm (symetryczne)
– 1 x XLR/jack 6,3 mm (combo)
Elementy obsługi kanałów mikrofonowych:- 2x Gain
– 2x On/Off
– 1 x EQ Hi
– 1x EQ Mid
– 1 x EQ Low
– 1x Talkover
Wskaźniki kanałów mikrofonowych: On-LED
Impedancja wejściowa kanałów mikrofonowych: 4 kΩ
Czułość wejściowa kanałów mikrofonowych: 4,5 mV
Współczynnik zniekształceń (THD) kanałów mic: 0,08%
Kanały liniowe: 6
Input 1: Aux/Line
Input 2 + 5: Line/Phono
Input 3 + 4: Line
Input 6: Line/FOH
Przyłącza wejściowe liniowe:
Input 1: 2 x cinch + jack stereo 3,5 mm
Input 2–5: 2 x cinch
Input 6: 2 x cinch + 2 x jack 6,3 mm
Elementy obsługi kanałów liniowych:- Gain
– AUX enable
– Cue
– Level
– 2x Phono/Line
– FOH On
Wskaźniki kanałów liniowych: Signal/0 dB-LED, Cue-LED
Impedancja wejściowa kanałów liniowych: 6 kΩ (Phono 50 kΩ)
Czułość wejściowa kanałów liniowych: 2,1 V (Phono 25 mV)
Współczynnik zniekształceń (THD) kanałów liniowych: 0,02% (Phono 0,05%)
Czułość wejściowa AUX/Line (jack stereo 3,5 mm): 3 V
Wyjścia liniowe: 5
– Master – stereo
– 3 x Zone – mono
– Rec – stereo
Przyłącza wyjściowe Master:- 2 x XLR symetryczne
– 2 x cinch
– blok zaciskowy
Elementy obsługi Master:- Level
– EQ Hi
– EQ Mid
– EQ Low
– Max. Level
– T/O Sensitivity
– T/O Damping
Wskaźniki Master: 2 x 10 Segment Level Meter
Poziom wyjściowy Master:- 24 dBu (symetryczny)
– 17 dBu (niesymetryczny)
Przyłącza wyjściowe Zone:- XLR symetryczne
– blok zaciskowy symetryczny
Elementy obsługi Zone:- Level
– Source
– Cue
– EQ Hi
– EQ Low
– Max Level
– 100 Hz High Pass
– Include Mic
– T/O Damp
Wskaźniki Zone: 5-segmentowy Level Master
Poziom wyjściowy Zone: 24 dBu (symetryczny/niesymetryczny)
Przyłącza wyjściowe Rec: 2 x cinch
Wyjście słuchawkowe: 1
Przyłącze wyjścia słuchawkowego: jack stereo 6,3 mm
Elementy obsługi wyjścia słuchawkowego: Cue Volume
Napięcie wyjściowe wyjścia słuchawkowego: 2,5 V @ 32 Ω
Dodatkowe wejścia: 2 (Emergency Input, Output Mute)
Przyłącza dodatkowych wejść: blok zaciskowy
Elementy obsługi dodatkowych wejść: Level Emergency Input
Czułość wejściowa Emergency Input: 5 V
Dodatkowe elementy obsługi: włącznik Power
Dodatkowe wskaźniki: dioda zasilania
Napięcie robocze: 220–250 V AC, 50 Hz
Przyłącze zasilania sieciowego: gniazdo urządzenia IEC
Pobór mocy (maks.): 25 W
Bezpiecznik: T 500 mAL/250 V
Wymiary (szer. x wys. x gł.): 485 x 132 x 210 mm
Waga: 4,66 kg
Akcesoria w zestawie:- = bloki zaciskowe
– kabel sieciowy
– instrukcja
Pozostałe cechy: interfejs USB 1.1
Obsługiwane systemy operacyjne:- Windows XP
– Vista, 7, 8
– Apple Macintosh od 10.5
