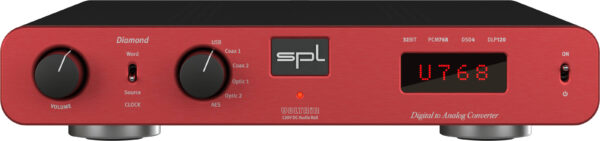

Pro-Fi Series: Diamond Silver

Diamond to doskonały wybór dla osób, które odtwarzając muzykę z cyfrowych źródeł, potrzebują bezkompromisowego przedwcmacniacza połaczonego z konwerterem analogowo-cyfrowym. Urządzenie pozwala na podłączenie aż sześciu cyfrowych źródeł oraz zewnętrznego zegara. Autorska, a przy tym rewolucyjna technologia VOLTAiR jak i DAC wyposażony w DLP120 i w pełni analogowy potencjometr głośności dające najwyższą rozdzielczość niezależnie od poziomu głośności sprawiają, że Diamond to wyjątkowy konwerter D/A.

Wszystko pod kontrolą

Słuchając ulubionych płyt, czy odkrywając nowe muzyczne terytoria możemy kontrolować głośność odsłuchu solidnym potencjometrem obrotowym Alps RK27 “Big Blue” wykonanym z aluminium.

Radość słuchania

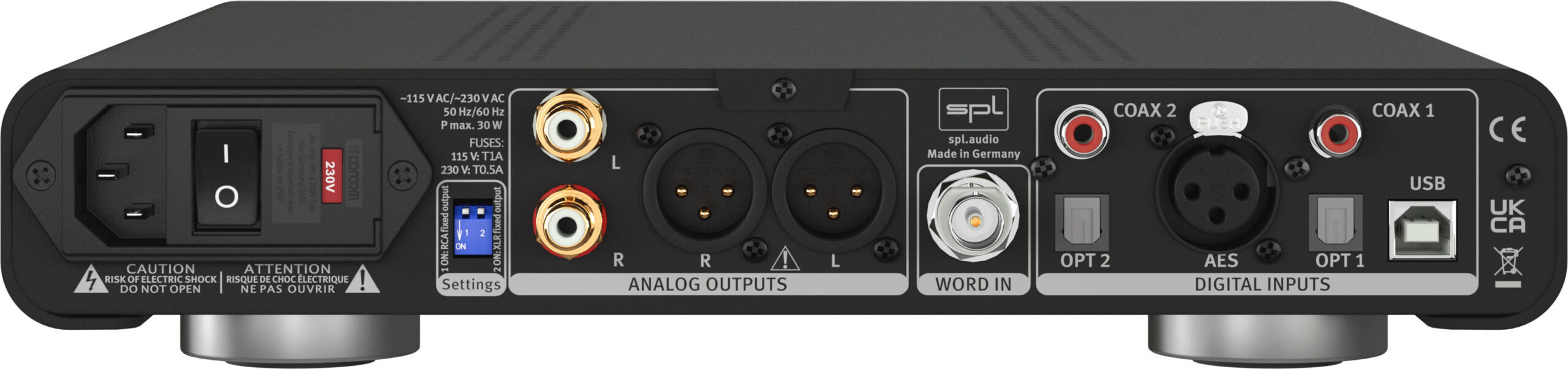

Diamond umożliwia podłączenie aż sześciu cyfrowych źródeł stereofonicznych: USB, dwa koaksjalne, dwa optyczne i AES. Do wyboru źródła służy krokowy potencjometr umieszczony na panelu przednim, a rodzaj transmisji jest po dwóch sekundach wyświetlany na ledowej matrycy wraz z częstotliwością próbkowania. Warto dodać, że korzystając z transmisji USB, zarówno pliki PCM jak i DSD audio mogą być odtwarzane, pierwszy z nich w formacie S/PDIF. W przypadku źródeł transmitowanych kablem koaksjalnym do dyspozycji mamy dwa złącza RCA. Za transmisję optyczną odpowiadają dwa porty Toslink F06 a wszystkie sygnały symetryczne wyślemy do złącza AES/EBU. W przypadku transmisji USB korzystamy oczywiście z dedykowanego portu, umieszczonego jak pozostałe z tyłu urządzenia.

Zawsze punktualny

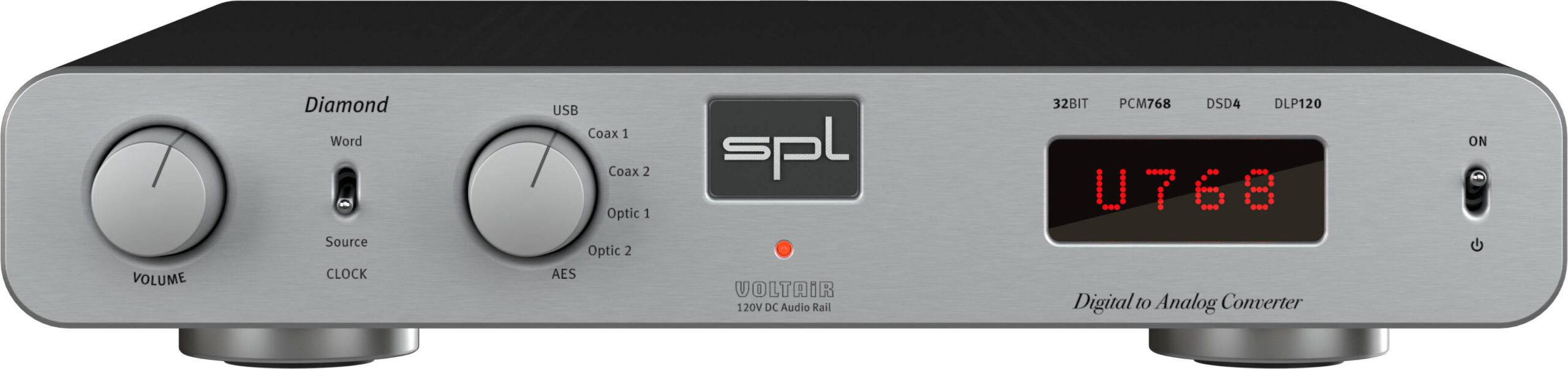

Urządzenie nie tylko jest w stanie zsynchronizować się do zintegrowanego zegara w cyfrowym sygnale źródłowym – mamy również możliwość połączenia urządzenia z zegarem taktującym Word Clock. Wyboru dokonujemy za pomocą przełącznika umieszczonego na panelu przednim:

Source = Diamond synchronizuje się do cyfrowego zegara w sygnale źródłowym.
Word = Diamond synchronizuje się do cyfrowego zegara, którego sygnał pojawia się na złączu WORD IN.

Poinformowany

Niezależnie od podłączonego źródła (streamer, komputer, odtwarzacz CD, czy zewnętrzny zegar Word Clock) DAC automatycznie przełącza się na częstotliwość próbkowania oraz rozdzielczość przy odtwarzaniu cyfrowego źródła. Informacja na temat wybranego w danym momencie zegara źródłowego, jak i częstotliwość próbkowania są wyświetlane na matrycy LED. Dla przykładu, U768 to akronim taktowania sygnału w transmisji USB z próbkowaniem 768 kHz.

Na wyjściu

Dzięki dwóm stereofonicznym parom złączy (XLR/RCA) Diamond umożliwia wysłanie sygnału do wzmacniaczy mocy lub głośników aktywnych. Każda z par generuje taki sam poziom wyjściowy, który jest kontrolowany za pomocą umieszczonego na przednim panelu potencjometra głośności. Dodatkowo mamy do dyspozycji przełączniki typu DIP-switch, dzięki którym możemy zrezygnować z kontroli głośności dla wyjść RCA i wyprowadzić ja ze ścieżki sygnałowej, np. w przypadku podłączenia wzmacniacza słuchawkowego z własnym potencjometrem kontroli głośności.

DAC768

W sercu konwertera znajdziemy wieloktrotnie nagradzany, w pełni audiofilski czip AKM AK4490 Velvet Sound™. Dzięki zastosowanej w nim architekturze, usłyszymy nie tylko miękkość brzmienia, ale również kaźdy detal nagrania. Mamy tu do czynienia z konwersją plików PCM audio w rozdzielczości 32-bitowej i częstotliwości próbkowania aż do zakresu 768 kHz, co szesnastokrotnie przewyższa rozdzielczość płyty kompaktowej! W przypadku transmisji DSD (Direct Stream Digital) możemy uzyskać rozdzielczość DSD4 lub DSD256. W porównaniu z DAC 768xs, DAC768 nie tylko oferuje cyfrowe wejście AES/EBU, ale również SPL DLP120 w technologii VOLTAiR.

DLP (Dual Low-Pass)

Trzeba odnotować, że analogowe wyjście konwertera D/A musi być filtrowane przez filtr dolnoprzepustowy. Dla przykładu, Phonitor xe ma dwa – jeden dla PCM audio, a drugi dla DSD audio, ponieważ każdy z nich wymaga różnego obcięcia częstotliwości. Kontrastując jednak wszelkiej maści konwertery D/A, SPL buduje swoje filtry dolnoprzepustowe w autorskiej technologii VOLTAiR, co przekłąda się na dynamikę, headroom i samo brzmienie.

SPECYFIKACJA TECHNICZNA:

Analogowe wyjścia: XLR (symetryczne), RCA
Maks. poziom wyjściowy (0 dBFS = max. +15 dBu) – 32.5 dBu
Impedancja wyjściowa – 75 Ω
Zakres częstotliwości – 10 Hz – 300 kHz
Crosstalk (0 dBu, 1 kHz) – 108 dB
THD & N (0 dBu, 1 kHz) – 0.001001 %
Szumy (A-ważone) – 102.3 dBu
Zakres dynamiki (0 dBFS = +15 dBu => 117,3 dB) – 134,8 dB
Cyfrowe wejścia, DAC768
AES/EBU (XLR), PCM częstotliwości próbkowania – 44.1/48/88.2/96/176.4/192 kHz
Koaksjalny SPDIF (RCA), PCM częstotliwości próbkowania – 44.1/48/88.2/96/176.4/192 kHz
Optyczne SPDIF (Toslink F 06), PCM częstotliwości próbkowania – 44.1/48/88.2/96/ with Glass fibre <1m 176.4/192 kHz
USB (B), PCM częstotliwości próbkowania – 44.1/48/88.2/96/176.4/192/352.8/384/705.6/768 kHz
USB (B), DSD over PCM (DoP), częstotliwości próbkowania – 2.8 (DSD64), 5.6 (DSD128), 11.2 (DSD256) MHz
0 dBFS skalibrowane do 15 dBu
Wewnętrzny zasilacz liniowy z osłoniętym transformatorem toroidalnym
Napięcie operacyjne dla analogowego audio +/- 60 V
Napięcie operacyjne dla przekaźników i LED + 12 V
Zasilanie sieciowe
Napięcie sieciowe (do wyboru, patrz – komora bezpiecznika) – 230 V AC / 50; 115 V AC / 60 Hz
Bezpiecznik dla 230 V – T 500 mA
Bezpiecznik dla 115 V – T 1 A
Zużycie prądu – maks. 40 VA
Zużycie prądu w trybie 'stand-by' < 0.3 W
Wymiary i waga
278mm (szer.) x 57mm (wys.) x 300mm (gł.)
3.15 kg
Referencja: 0 dBu = 0.775V. Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.
