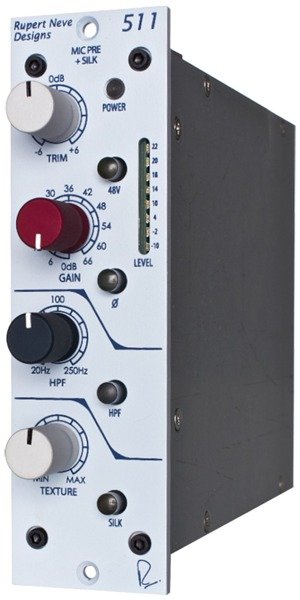

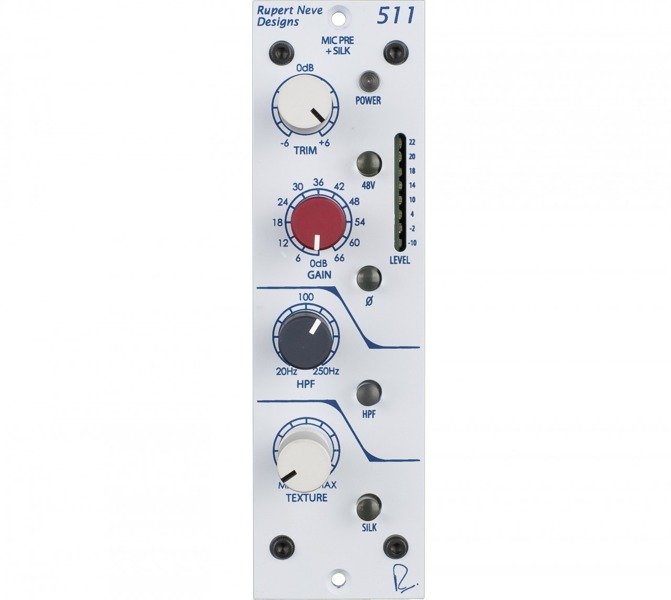

Portico 511 Mic Pre

Moduł 511 został zaprojektowany przez Ruperta Neve’a z użyciem legendarnego symetryzowanego transformatorowo przedwzmacniacza. To oraz uniwersalność, jaką daje układ Silk/Texture sprawiło, że najlepsze, klasyczne brzmienie znalazło się w zasięgu systemu 500. Użycie układu przedwzmacniacza z modelu 517, uniwersalnego filtra górnoprzepustowego z modelu 5012 oraz cudownie brzmiącego układu Silk z flagowego Portico II Channel sprawiają, że moduł 511 będzie prawdziwym wołem roboczym podczas nagrywania wszystkich istotnych śladów.

Rupert Neve o konstruowaniu urządzenia: „Zaprojektowanie funkcjonalnego modułu w formacie 500 jest stosunkowo proste. Jednak biorąc pod uwagę ograniczenia napięcia i natężenia prądu oraz dostępność miejsca, jakie narzuca format 500, stworzenie urządzeń dorównujących swoim pełnowymiarowym pierwowzorom, jest nie lada wyzwaniem. Podczas tworzenia modułów z serii Portico 500, mocno eksperymentowaliśmy z różnymi transformatorami i podzespołami tak, by osiągnąć brzmienie równie fantastyczne, co w standardowej serii Portico i aby moduły 500 odpowiadały wyśrubowanym wymogom obowiązującym w renomowanych studiach nagraniowych.

Sekcja Input

Wejście akceptuje sygnał mikrofonowy lub liniowy (warto się upewnić, że w przypadku sygnału liniowego wyłączone jest napięcie +48V!). Wejście o oporności 10KOhm radzi sobie z pełnym sygnałem +22dBu bez konieczności stosowania tłumika pad. Przedwzmacniacz to niereaktywny układ typu TLA (transformer like amplifier), który wyklucza nadmierne obciążenie mikrofonów o słabym sygnale. Potencjometr Gain zapewnia wzmocnienie do 66dB w skokach co 6dB, by łatwo można było odtworzyć ustawienia. Do bardziej precyzyjnej, dodatkowej kontroli w zakresie +/- 6dB służy dodatkowy potencjometr Trim. Do dyspozycji mamy napięcie phantom +48V, które zasili mikrofony pojemnościowe lub potrzebujące tego DI boxy. Zoptymalizowany pod kątem transjentów filtr górnoprzepustowy HPF porusza się płynnie w przedziale 20-250 Hz i pozwala wyeliminować dudnienie oraz efekt zbliżeniowy.

Texture

Jednym z kluczowych układów modułu 511 jest sekcja Red Silk/Texture, zaadaptowana z urządzenia Portico II Channel. Oopcja Texture, bazująca na funkcji Silk z przedwzmacniaczy Portico Series, ma na celu kontrolowanie zawartości składowych harmonicznych w obrabianym sygnale, a tym samym umożliwia osiągnięcie szerokiej palety brzmień preampu. Podobnie jak w funkcji Silk, układ Red Silk/Texture działa na zasadzie redukowania sprzężenia ujemnego na transformatorze wyjściowym oraz zmienia zakres pasma częstotliwości – wszystko po to, by jak najbardziej zbliżyć się brzmieniem do vintage’owych konstrukcji Ruperta Neve’a. W modelu 511 opcja ta jest znacznie bardziej zaawansowana niż w modelach starszych. Teraz osiągnąć można zniekształcenie THD około dziesięciokrotnie większe niż w oryginalnym układzie Silk przy jego ustawieniu maksymalnym. Dlatego też dołożono wszelkich starań, by spójność obrabianego materiału muzycznego podczas eksperymentów z THD nie uległa żadnym kompromisom. Nie należy funkcji Red Silk/Texture porównywać z podobnymi układami w urządzeniach innych producentów, które często po prostu demolują nagrywany materiał. Konstruktorzy z Rupert Neve Design są zdania, że da się to zrobić w sposób elegancki, odpowiedni do dowolnej sytuacji, konkretnego utworu czy zamiarów realizatora.

Minimalny szum i minimalne zniekształcenia

Podczas konstruowania modułu 511 zatroszczono się o to, by zminimalizować szum oraz niepożadane zniekształcenia nieharmoniczne. Rozważne poprowadzenie ścieżki sygnałowej oraz praca w klasie A w znacznej mierze odpowiadają za ultracichą pracą preampu.

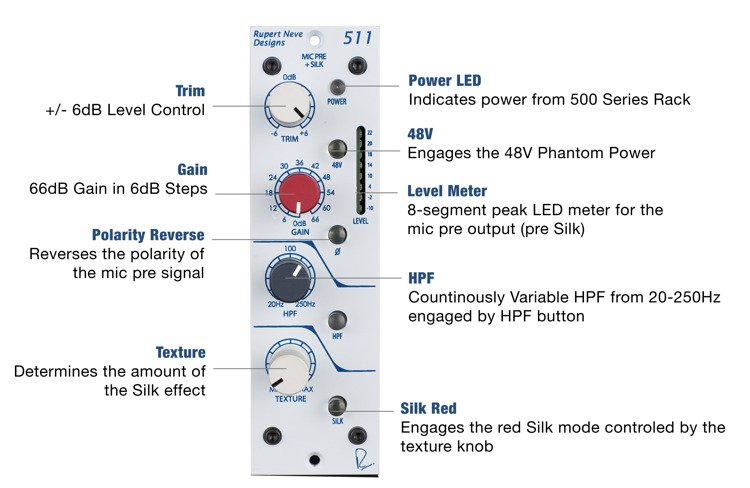

NAJWAŻNIEJSZE CECHY:

12-pozycyjny precyzyjny potencjometr skokowy kontrolujący poziom wzmocnienia w zakresie od 0 do 66dB w 6-decybelowych krokach
Potencjometr Trim dla kontroli poziomu w zakresie +/- 6dB
Przycisk 48V aktywujący zasilanie fantomowe
Przycisk Polarity Reverse odpowiedzialny za odwrócenie fazy
Potencjometr HPF (aktywowany przyciskiem HPF) pozwalający na dopasowanie działania filtru górnoprzepustowego w zakresie od 20 do 250Hz
Potencjometr Texture (aktywowany przyciskiem Silk Red) odpowiadający az natężenie autorskiego obwodu Silk
Miernik Level Meter obrazujący poziom sygnału
