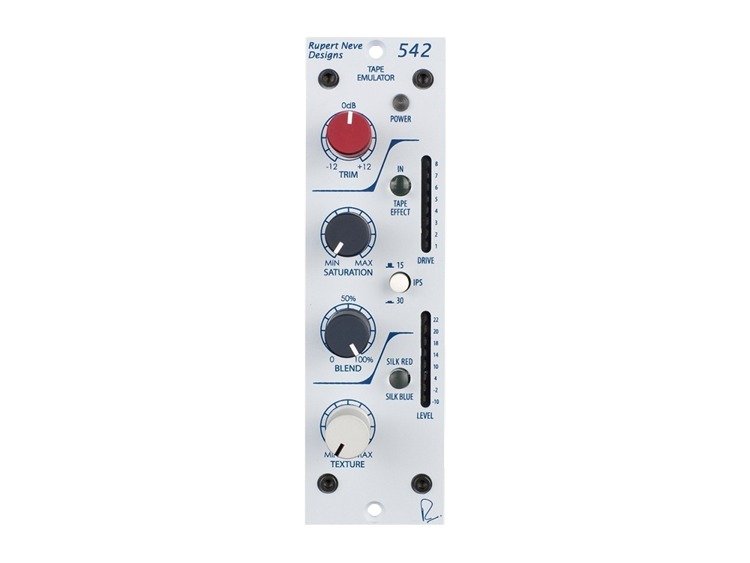

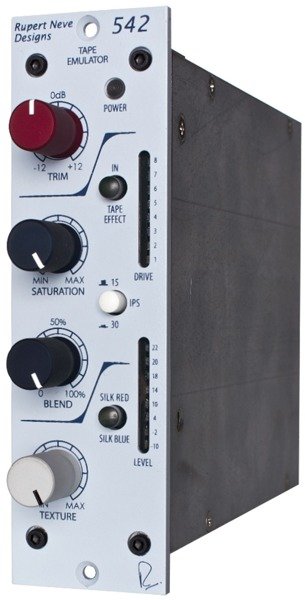

Portico 542 Tape Emulator

Moduł 542 jest odpowiednikiem modelu Portico 5042. Oferuje znakomitą symulację taśmy analogowej, którą uzyskano przez użycie układu odpowiadającego za wysterowanie sygnału takiego, jak w studyjnych magnetofonach szpulowych. Dodatkowo zastosowano kilka innych rozwiązań, nadających analogowej głębi zarówno pojedynczym ścieżkom, jak i całym miksom.

Układ True Tape dostarcza nostalgicznego, okrągłego brzmienia i kompresji, osiągalnych jedynie przy użyciu prawdziwej taśmy. Pozwala pozbyć się nieprzyjemnej szorstkości, tak charakterystycznej dla nagrań cyfrowych. Inaczej niż w cyfrowych symulatorach taśmy, układ True Tape wyposażony jest w prawdziwą głowicę magnetyczną, do której dostarczany jest sygnał specjalnie przygotowany przed układ, jaki stosowany jest w magnetofonach szpulowych. Sygnał z głowicy przechwytywany jest zaś przez odpowiedni układ odtwarzający. Wraz ze wzrostem napięcia na głowicy, zwiększa się saturacja, a w głośniejszych momentach załącza się układ soft-clip, zaokrąglający szczyty sygnału. Brzmienie można dodatkowo zmieniać poprzez przełączanie pomiędzy trybami 15 a 30 ips (inch per second) – przypomina to swoistą „equalizację” barwy nasycenia. Potencjometrem pre/post tape blend możemy miksować zmieniony sygnał z sygnałem podstawowym. Oprócz tego model 542 ma na pokładzie układ Silk/Texture – ten sam, co w urządzeniach serii Portico II (z trybami pracy Red i Blue), który umożliwia realizatorom kontrolowanie zawartości składowych harmonicznych na transformatorze wyjściowym.

542 jest intuicyjnym i dynamicznym narzędziem w rękach realizatora. Nielinearne zachowanie głowicy True Tape, układy soft-clip oraz Silk mogą być ze sobą dowolnie mieszane poprzez proste kręcenie potencjometrami saturation, blend i texture. Tymi efektami możemy tchnąć nowe życie w sterylnie brzmiące ścieżki oraz nadać nowy wymiar dynamice nagrania. Dla przykładu, werbel zarejestrowany mikrofonem dynamicznym, który brzmi anemicznie i płasko w górnym paśmie, może być przepuszczony jednocześnie przez układy True Tape i Red Silk, co spowoduje zarówno pogłębienie dołu, jak i uszlachetnienie góry. Z kolei jeśli werbel jest zbyt dynamiczny, podkręcenie gałki saturacji sprawi, że włączy się tryb soft-clip, który ładnie zaokrągli wierzchołki szczytów sygnału. Kontrola parametru blend pozwoli nam zachować naturalną dynamikę i transjenty bębnów, a jednocześnie domieszać sygnał przetworzony bardziej ekstremalnymi ustawieniami saturacji i soft-clip.

Łącząc w parę dwa moduły 542, można przepuścić przez nie cały miks, żeby nadać nagraniu dodatkowej taśmowej intensywności w najgłośniejszych momentach utworu, a potem dopiero zastosować końcowe kompresory i limitery. Taka technika pozwala zachować wrażenie większej dynamiki, nawet jeśli dynamika została już zredukowana kompresorem, ponieważ wtedy te najbardziej skompresowane miejsca pokryją się z miejscami najbardziej nasyconymi harmonicznie przez układ True Tape.

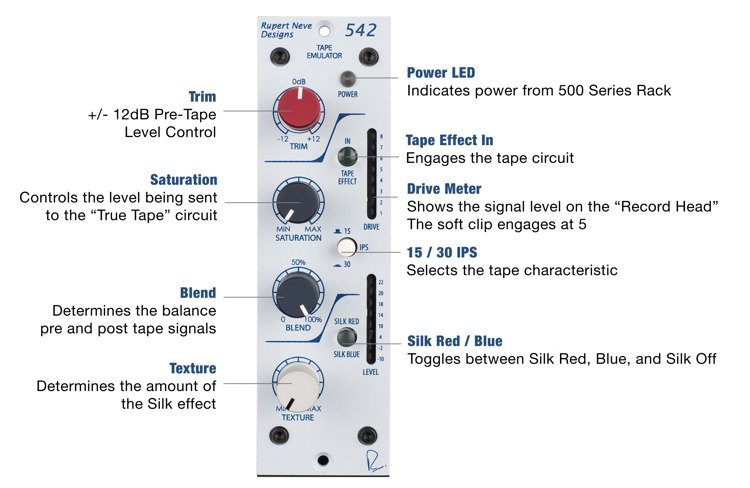

NAJWAŻNIEJSZE CECHY:

Przycisk Tape-In odpowiedzialny za wysłanie sygnału do obwodu 'True-tape’ emulującego pracę prawdziwej taśmy, który potem można modyfikować potencjometrami Saturation, Blend oraz przyciskiem 15/30 IPS
Potencjometr Trim dopasowujący sygnał o +/- 12dB poziomu wejściowego przed poddaniem go działaniu obwodu 'True-Tape’
Potencjometr Saturation kontrolujący ilość sygnału wysyłanego do obwodu 'True-Tape’
Przycisk 15/30 IPS determinujący rodzaj charakterystyki taśmy
Potencjometr Blend określający balans pomiędzy brzmieniem wejściowym a przetworzonym przez obwód urządzenia
Przycisk Silk Blue/Red aktywujący autorski obwód Silk Red lub Blue
Potencjometr Texture określający poziom obwodu Silk w sygnale
Miernik Level obrazujący poziom sygnału oraz miernik Drive obrazujący poziom sygnału podobny do tego na „głowicy nagrywającej” z układem Soft Clip aktywującym obwód 'True-Tape’ po przekroczeniu poziomu 5 na wskaźniku
SPECYFIKACJA TECHNICZNA:

Wzmacniacz liniowy (obwód 'True-Tape’ dezaktywowany)

Szumy: mierzone przy wyjściu głównym, nieważone, 20-22kHz, obciążenie wejścia 40 Ohm, Unity Gain = lepsze niż -100dBu
Odpowiedź częstotliwościowa: mierzona przy +10dBu, potencjometr Trim w pozycji środkowej trim at unity = wyjście główne +/- 0.25dB od 5Hz do 60Khz
-2dB @ 120KHz
Maks poziom wyjściowy: 23.25dBu
THD i szumy: @ 1kHz, +20dBu poziomu wyjściowego = lepsze niż 0.0025%; @ 20Hz, +20dBu poziomu wyjściowego 0.07% standardowo (2-gie i 3-cie harmoniczne)
Specyfikacja emulacji taśmy:

Mierzone przy wyjściu głównym, nieważone, 20-22kHz, obciążenie wejścia 40 Ohm = saturacja min. lepsza niż -100dBu; saturacja maks. lepsza niż -100dBu
Odpowiedź częstotliwościowa: 15 IPS, wejście @ -0 dBu -3dBu @ 28kHz, saturacja min. 0dBu @ 10Hz +5dBu Peak @ 60Hz, saturacja maks. -3dBu @ 20kHz -3dBu @ 12.5Hz +2.4dBu Peak @ 60Hz; 30 IPS, wejście @ -0 dBu -3dBu @ 120kHz saturacja min. -3dBu @ 10Hz +3.15dBu szczytowe @ 125Hz, saturacja maks. -3dBu @ 100kHz -3dBu @ 12.5Hz +1.3dBu szczytowe @ 110Hz
THD i szumy: (patrz str. 10) 15 IPS, wejście @ -0 dBu 0.4% @ 3kHz do 1% @ 175Hz standardowe, saturacja min. większa niż 1% poniżej 175Hz standardowego, saturacja maks. 1% przy 6kHz standardowe, 0.3% @ 1kHz to 3% @ 50Hz standardowe; 30 IPS, wejście @ -0 dBu 1% at 1kHz standardowe, saturacja min 0.6% @ 400Hz 5% @ 20Hz standardowe, saturacja maks. 1.5% @ 20kHz to 0.4% @ 1kHz standardowe 0.4% @ 1kHz to 2 %@ 50Hz standardowe
Zasilanie: rama 'lunchbox’ (110-125 mA @ +/- 16V DC)
