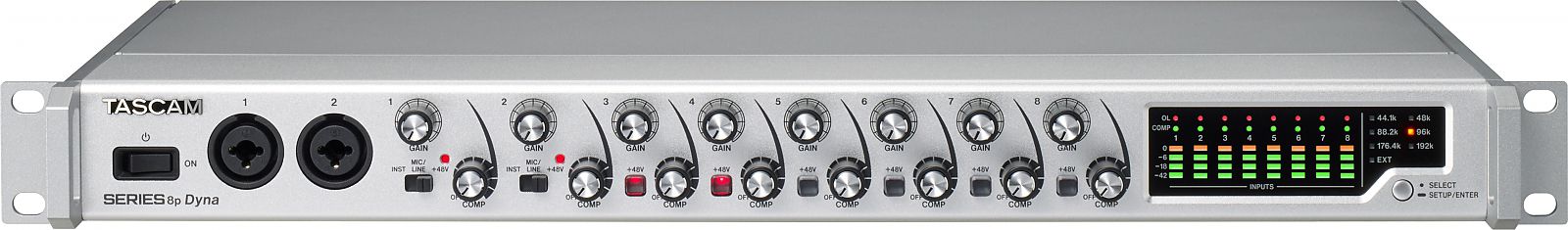

Tascam SERIES 8p Dyna – 8-kanałowy przedwzmacniacz mikrofonowy z analogową kompresją

Dzięki doskonałym właściwościom dźwięku i wszechstronnej łączności, oraz wyjątkowym przedwzmacniaczom mikrofonowym, Tascam SERIES 8p Dyna to doskonały wybór zarówno do studia, jak i na scenę. Umieszczony w wytrzymałej obudowie do montażu w racku 1U, jego dwa porty optyczne S/MUX sprawiają, że jest to idealna jednostka rozszerzająca do Tascam SERIES 102i lub 208i lub do innch interfejsów audio, wyposażonych w S/MUX, w tym ADAT, bądź do użycia jako samodzielny interfejs. Oprócz ośmiu osobnych wyjść TRS, SERIES 8p Dyna posiada również wielokanałowe symetryczne wyjście analogowe, które łączy się np. z modułem XLRBO-16DX/OUT. A wejście/wyjście wordclock zapewnia perfekcyjną synchronizację gdy użyjemy wielu jednostek równocześnie lub przy współpracy z innym profesjonalnym sprzętem cyfrowym.

Tascam SERIES 8p Dyna – kompresor z jednym potencjometrem na każdy kanał mikrofonowyKażdy kanał mikrofonu ma indywidualnie przełączane zasilanie phantom + 48 V do użycia z mikrofonami pojemnościowymi, oraz łatwy w obsłudze, kompresor analogowy z jednym pokrętłem i true bypass. Wyraźny wyświetlacz informuje o poziomach sygnału, kompresji, przesterowaniu i aktualnej częstotliwości próbkowania.
Tascam jest znany od dawna ze swoich transparentnych, naturalnych, ultra-niskoszumowych przedwzmacniaczy mikrofonowych. Osiem wspaniałych obwodów przedwzmacniaczy Tascam HDIA (High Definition Instrumentation Architecture) to najlepsze z nich jakie kiedykolwiek oferował Tascam: Poziom szumu (EIN) wynoszący –127 dBu, zniekształcenia (THD) wynoszące 0,0007%, zakres dynamiczny 116 dB i tłumienie przesłuchów 119 dB. Łatwy w użyciu, jednopokrętłowy kompresor analogowy z true bypass na każdym kanale, radzi sobie z wymagającymi sygnałami wejściowymi i zapewnia ich płynne przetwarzanie.

Główne cechy w skrócie
Ośmio-kanałowy przedwzmacniacz mikrofonowy z ośmioma wyjściami analogowymi i wielokanałowymi wyjściami optycznymi
Może być użyty jako niezależny, analogowy przedwzmacniacz mikrofonowy do rozbudowania dowolnego miksera lub urządzenia rejestrującego
Idealny, aby dodać studyjnej jakości wejścia audio do Tascam SERIES 102i/208i lub US-20×20 poprzez pojedynczy kabel.
Dwa złącza optyczne S/MUX mogą służyć jako wyjścia wszystkich ośmiu kanałów z częstotliwością próbkowania 96 kHz
8 wyjść przy 44,1/48 kHz
8 wyjść przy 88,2/96 kHz
4 wyjścia przy 176,4/192 kHz
Przedwzmacniacze mikrofonowe Tascam HDIA wykorzystują wzmacniacze różnicowe i mają wyjątkową specyfikację, dzięki czemu zapewniają czysty, naturalny dźwięk z bardzo niskim poziomem szumów
Osiem symetrycznych złącz wejściowych combo XLR/TRS
Kanały 1–2 z przodu urządzenia mogą być użyte do gitar, basów i innych instrumentów wysoką impedancją wyjścia
Zasilanie phantom 48 V może być włączone na każdym wejściu niezależnie
Każdy kanał wejściowy posiada własny, jednopokrętłowy kompresor z true bypass
Złącze D-Sub 25-pin oraz osiem oddzielnych, symetrycznych wyjść analogowych TRS obsługuje szeroką gamę połączeń z innym sprzętem analogowym
Wskaźniki przesterowania analogowego, kompresora i sygnału cyfrowego oraz mierniki poziomów na panelu przednim
Wejście i wyjście Wordclock (z przełącznikiem THRU) do elastycznej synchronizacji zegara audio z innymi urządzeniami
Zasilacz w zestawie (Tascam PS-P1230, z czterema wymiennymi wtyczkami)
Dane techniczne
Ogólne
Częstotliwości próbkowania 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Rozdzielczość Bitowa 24 bit
Kanały wejściowe/wyjściowe audio 8 kanałów
Analogowe wejścia audio
Wejścia mikrofonowe (1–2 ustawione na MIC/LINE, 3–8) Złacze combo, XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Impedancja wejściowa 2,4 kΩ
Nominalny poziom wejściowy −58 dBu (0,001 Vrms) (pokrętło gain na MAX.)
−6 dBu (0,388 Vrms) (pokrętło gain na MIN.)
Maksymalny poziom wejściowy +10 dBu (2,45 Vrms)
Maksymalne wzmocnienie GAIN 52 dB
Wejścia instrumentalne (1–2 ustawione na INST) 6,3-mm standard TS jack (Tip: HOT, Sleeve: GND)
Impedancja wejściowa 1 MΩ
Nominalny poziom wejściowy −58 dBV (0,0012 Vrms) (pokrętło gain na MAX.)
−6 dBV (0,501 Vrms) (pokrętło gain na MIN.)
Maksymalny poziom wejściowy +10 dBV (3,162 Vrms)
Maksymalne wzmocnienie GAIN 52 dB
Wejścia liniowe (1–2 ustawione na MIC/LINE, 3–8) Złącze combo, 6,3-mm TRS jack
(Tip: HOT, Ring: COLD, Sleeve: GND)
Impedancja wejściowa 10 kΩ
Nominalny poziom wejściowy −48 dBu (0,003 Vrms) (pokrętło gain na MAX.)
+4 dBu (1,228 Vrms) (pokrętło gain na MIN.)
Maksymalny poziom wejściowy +24 dBu (12,282 Vrms)
Maksymalne wzmocnienie GAIN 52 dB
Kompresor 1-pokrętłowy kompresor analogowy
Bypass True hardware bypass
Współczynnik kompresji 2:1
Zakres progu działania (Threshold) 40 dB
Analogowe wyjścia audio
Wyjścia liniowe (symetryczne, D-sub) Złącze DB25 25-pin
Impedancja wyjściowa ≤100 Ω
Nominalny poziom wyjściowy +4 dBu (1,228 Vrms)
Maksymalny poziom wyjściowy +20 dBu (7,75 Vrms)
Wyjścia liniowe (symetryczne, TRS) 6,3-mm TRS jack (Tip: HOT, Ring: COLD, Sleeve: GND)
Impedancja wyjściowa 230 Ω
Nominalny poziom wyjściowy +4 dBu (1,228 Vrms)
Maksymalny poziom wyjściowy +20 dBu (7,75 Vrms)
Wyjścia cyfrowe audio
OPTICAL OUT (S/MUX) 2 × optyczne (JEITA RC-5720C)
Format sygnału Wielokanałowy format optyczny
(obsługuje S/MUX2 przy 88,2 kHz i 96 kHz oraz S/MUX4 przy 176,4 kHz i 192 kHz)
Kanały wyjściowe S/MUX (44,1/48 kHz) A: kanały 1–8, B: kanały 1–8
Kanały wyjściowe S/MUX2 (88,2/96 kHz) A: kanały 1–4, B: kanały 5–8
Kanały wyjściowe S/MUX4 (176,4/192 kHz) A: kanały 1–2, B: kanały 3–4
Wejścia i wyjścia kontrolne
Wejście wordclock BNC
Napięcie wejściowe 2 Vpp – 5 Vpp
Impedancja wejściowa 75 Ω ±10 %
Włącznik Przełączalny on/off
Dozwolone odchylenie częstotliwości podczas synchronizacji zewnętrznej ±100 ppm
Wyjście/przejście wordclock BNC (z przełącznikiem OUT/THRU)
Napięcie wejściowe 2 Vpp (przy obciążeniu 75 Ω)
Impedancja wyjściowa 75 Ω ±10 %
Częstotliwości próbkowania 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Wydajność audio
Równoważny szum wejściowy (EIN) ≤–127 dBu
Odpowiedź częstotliwościowa
Wejście mikrofonowe/liniowe do wyjścia liniowego 20 Hz – 40 kHz, ±0,5 dB (JEITA)
40–80 kHz, ±5 dB (JEITA)
Wejście mikrofonowe/liniowe do wyjścia cyfrowego 44,1/48 kHz: 20 Hz – 20 kHz, ±0,5 dB (JEITA)
88,2/96 kHz: 20 Hz – 40 kHz, ±0,5 dB (JEITA)
176,4/192 kHz: 20 Hz – 80 kHz, ±5 dB (JEITA)
Stosunek sygnał/szum
Wejście mikrofonowe/liniowe/instrumentalne do wyjścia liniowego ≥116 dB (pokrętło GAIN na min., JEITA)
Wejście mikrofonowe/liniowe/instrumentalne do wyjścia cyfrowego ≥113 dB (44,1/48 kHz, 88,1/96 kHz)
≥111 dB (176,4/192 kHz)
Zniekształcenia
Wejście mikrofonowe/liniowe do wyjścia liniowego ≤0.0007%
(Sinusoida 1 kHz , mksymalny poziom wejściowy,pokrętło GAIN na min.)
Wejście mikrofonowe/liniowe/instrumentalne do wyjścia cyfrowego ≤0.001%
(Sinusoida 1 kHz , mksymalny poziom wejściowy,pokrętło GAIN na min.)
Tłumienie przesłuchów
Wejście mikrofonowe/liniowe do wyjścia liniowego ≥119 dB (Sinusoida 1 kHz,pokrętło GAIN na min.)
Wejście mikrofonowe/liniowe do wyjścia cyfrowego ≥114 dB (Sinusoida 1 kHz,pokrętło GAIN na min.)
Zasilanie i inne specyfikacje
Wymagane zasilanie DC 12 V poprzez dedykowany zasilacz (PS-P1230)
Wymiary (Sz. × Wys. × Gł.) 482 mm × 45 mm × 229 mm
Waga 2,6 kg
Dopuszczalny zakres temperatur pracy 0–40 °C
Akcesoria w zestawie Zasilacz (Tascam PS-P1230 z czterema wymiennymi wtyczkami), zestaw do montażu w racku, instrukcja
