Syntezator basowy Moog Minitaur

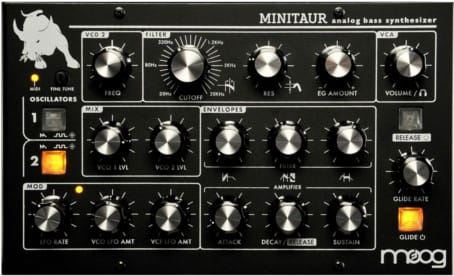

Kontrolery na panelu przednim:

-VCO2 Freq – Regulacja częstotliwości VCO2 względem VCO1 w zakresie od -1 oktawy w dół do 1 oktawy w górę. W pozycji środkowej unisono z VCO1,
-Przełącznik typu przebiegu dla Oscylatorów 1 i 2 – wybór fali trójkątnej (dioda LED wyłączona) lub kwadratowej (dioda LED świeci) dla VCO1 i 2,
-VCO1 Lvl – Regulacja poziomu sygnału VCO1,
-VCO2 Lvl – Regulacja poziomu sygnału VCO2,
-VCF Cutoff – ustawienie częstotliwości odcięcia dla filtra dolno-zaporowego Moog 4-go rzędu (VCF Lowpass), w zakresie od 20 Hz do 20 KHz,
-VCF Resonance – Ustawienie poziomu wzmocnienia na wyjściu VCF dla sygnału, który powraca do wejścia VCF. W ten sposób powstaje podbicie w punkcie odcięcia filtra, które można wzmacniać aż do zjawiska samo-oscylacji,
-VCF EG Amt – dwubiegunowa regulacja (+)/(-) poziomu modulacji VCF z Generatora Obwiedni (Envelope Generator). W ustawieniu środkowym modulacja za pomocą generatora obwiedni jest wyłączona,
-LFO Rate – ustawienie częstotliwości LFO w zakresie od 0.01 Hz do 100 Hz,
-LFO VCO Amt – kontroler poziomu modulacji LFO dla VCO,
-LFO VCF Amt – kontroler poziomu modulacji LFO dla VCF,
-VCA EG Attack – ustawienie czasu ataku w generatorze obwiedni ADSR w stylu Minimooga przypisanym do wzmacniacza VCA. Czas regulowany w zakresie od 1 msek do 30 sekund,
-VCA EG Decay/Release – wspólna regulacja czasu dla parametrów podtrzymania i wybrzmienia w generatorze obwiedni ADSR w stylu Minimooga dla VCA. Czas regulowany w zakresie od 1 msek do 30 sekund. Regulacja parametru Release uruchamiana jest przyciskiem Release,
-VCA EG Sustain – ustawienie poziomu sustain w generatorze obwiedni ADSR w stylu Minimooga dla VCA,
-VCF EG Attack – ustawienie czasu ataku dla generatora obwiedni ADSR w stylu Minimooga przypisanym do filtra VCF. Czas regulowany w zakresie od 1 msek do 30 sekund,
-VCF EG Decay/Release – wspólna regulacja czasu dla parametrów decay i release w generatorze obwiedni ADSR w stylu Minimooga dla filtra VCF. Czas regulowany w zakresie od 1 msek do 30 sekund. Regulację parametru Release uruchamia się przełącznikiem Release,
-VCF EG Sustain – ustawienie poziomu sustain w generatorze obwiedni ADSR w stylu Minimooga dla filtra VCF,
-Przełącznik Release – przycisk włączenia (dioda LED świeci), lub wyłączenia (dioda LED zgaszona) regulacji Release w obydwu generatorach obwiedni,
-Przycisk Glide – Włączenie/wyłączenie funkcji ślizgu,
-Glide – regulacja prędkości „ślizgu” między nutami,
-Volume – Główny kontroler głośności bloku syntezy MINITAURa,
-Fine Tune – regulator dostrojenia częstotliwości dla oscylatorów w zakresie +/- 1 półtonu,
-Dioda LED MIDI – pokazuje aktywność MIDI,
-Dioda LED dla LFO Rate – pokazuje tempo działania LFO.

Na panelu tylnym:

-Wyjście Audio Out – złącze 1/4″ jack niesymetryczny,
-Wyjście Headphones – wyjście słuchawkowe stereo na złączu jack,
-Wejście Audio In – złącze 1/4″ jack niesymetryczny, akceptuje sygnał wejściowy na poziomie liniowym.

Analogowe wejścia napięciowe CV:

-Pitch CV – złącze 1/4″ TRS jack, akceptuje sygnał od 0 do +5V (wewnętrznie przetwarzany na 1 V/oktawę) przez pasywne pedały ekspresji lub CV,
-Filter CV – złącze 1/4″ TRS jack, akceptuje sygnał od 0 do +5 V przez pasywne pedały ekspresji lub CV,
-Volume CV – złącze 1/4″ TRS jack, akceptuje sygnał od 0 do +5 V przez pasywne pedały ekspresji lub CV,
-Gate – złącze 1/4″ jack, dla impulsów bramkujących, 0 (Wył)/ +5V (Wł) do sterowania generatorami obwiedni.

MIDI:

-MIDI (DIN) – Standardowe wejście MIDI na złączu DIN do sterowania MINITAURem za pomocą MIDI,
-MIDI (USB) – złącze USB typu B, można podłączyć MINITAURa do hosta i sterować używając systemu MIDI przez USB.
