SPL BiG [Studio]

Marka
SPL
Symbol
4260149320308
Seria
Studio Series
Gwarancja
24 miesiące

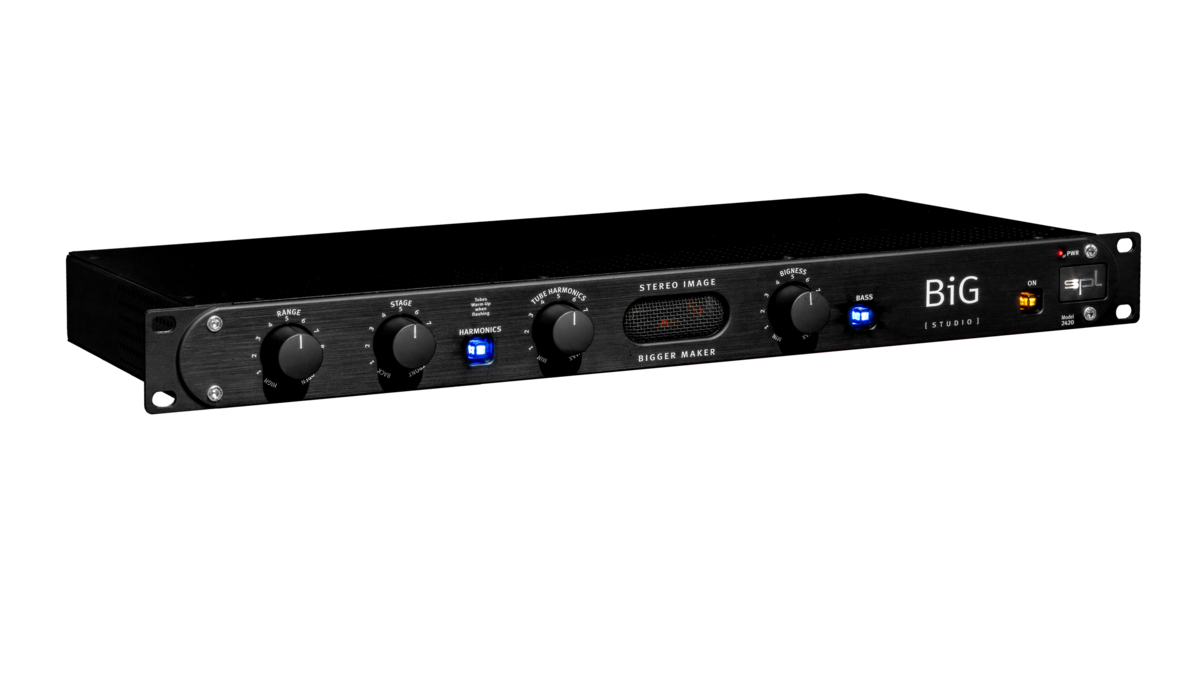

SPL BiG Studio to stereofoniczny procesor obrazu w formacie 19 cali 1U, stworzony do spektakularnego powiększania sceny stereo bez typowych skutków ubocznych w mono. Urządzenie pracuje na sygnale różnicowym wyprowadzonym z wejścia, który jest kształtowany analogową siecią filtrów, a następnie dołączany do sygnału oryginalnego na stopniu sumującym. To nie jest klasyczne przetwarzanie M/S, tylko autorska metoda SPL, której celem jest uzyskanie dużej, trójwymiarowej sceny przy zachowaniu czystego, stabilnego sumowania do mono bez przesunięć fazy, kasowań i innych niepożądanych artefaktów.

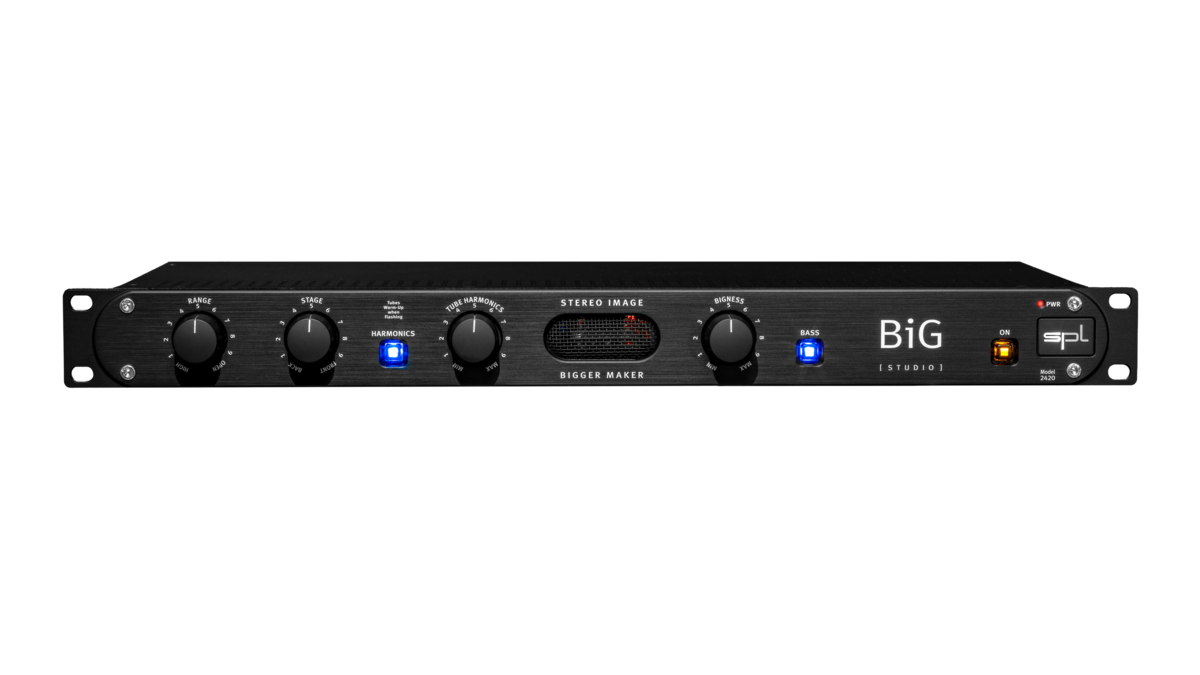

Intuicyjne regulatory pozwalają działać szybko i precyzyjnie na konkretnych zakresach materiału.

Range: wybiera pasmo, które ma zostać poddane obróbce.

Stage: przesuwa wybrany zakres do przodu lub do tyłu w wirtualnej przestrzeni sceny, dzięki czemu możesz decydować, czy rozszerzenie ma dawać efekt bliższy i bardziej bezpośredni, czy bardziej tła i głębi.

Bigness: określa intensywność samego kształtowania sceny, od subtelnego poszerzenia po wyraźny efekt bigger than life.

Wersja rackowa BiG Studio rozwija koncepcję generowania harmonicznych zastosowaną w module serii 500. Przełącznik Harmonics w torze sygnałowym włącza układ lampowy, zaś potencjometr Tube Harmonics pozwala regulować ilość i charakter dodawanych harmonicznych, nadając sygnałowi większej wyrazistości, detalu i wrażenia rozmiaru. Jest to istotne szczególnie wtedy, gdy poszerzenie stereo ma też nieść ze sobą wrażenie gęstości i energii.

Na końcu łańcucha przetwarzania znajduje się dodatkowy przełącznik Bass, który aktywuje stałe częstotliwości za pomocą filtra inspirowanego funkcją AirBass z kompresora masteringowego SPL IRON. W praktyce pozwala to zapewnić masywność najniższych częstotliwości po kreatywnych zabiegach na scenie stereo albo celowo dobudować fundament, gdy materiał ma brzmieć bardziej imponująco bez rozmywania środka.

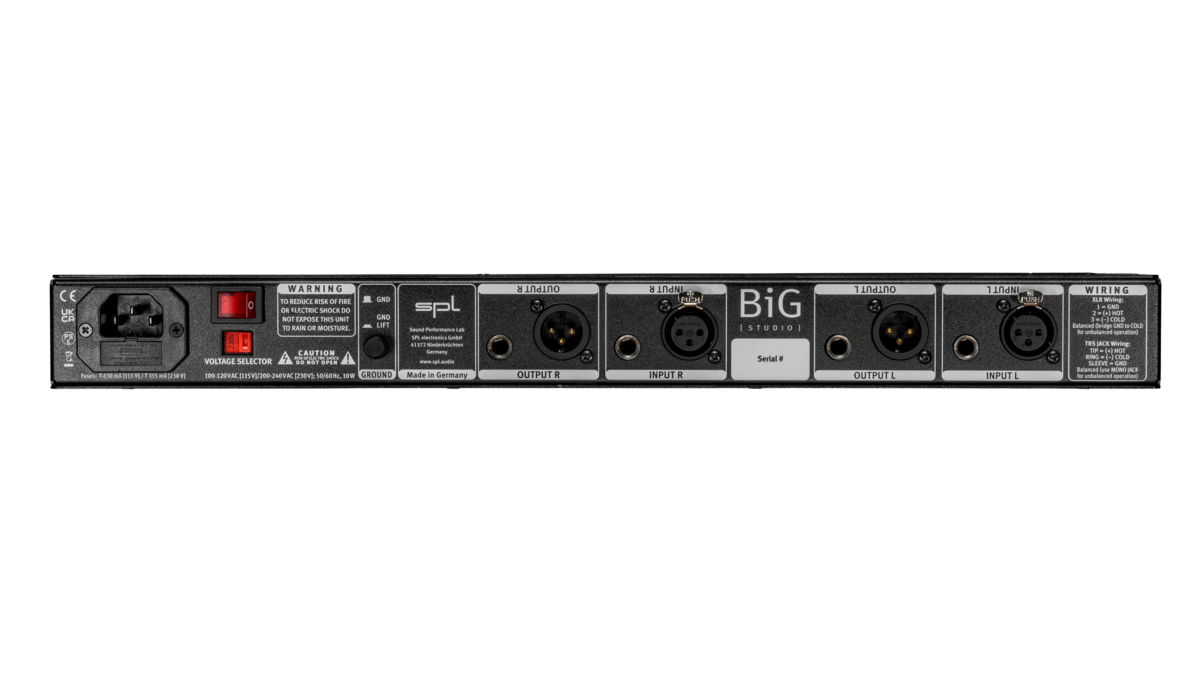

BiG Studio jest urządzeniem w pełni analogowym, z wewnętrznym napięciem roboczym audio plus minus 18 V, co przekłada się na wysoki headroom na torach sumy, podgrupach oraz pojedynczych śladach. Zastosowano wysokiej klasy złącza Neutrik XLR z pozłacanymi stykami oraz gniazda TRS, połączone równolegle, a przełącznik Ground na tylnym panelu umożliwia odpięcie masy wewnętrznej od masy obudowy w celu eliminacji pętli masy. Wersja rackowa ma również liniowy zasilacz wewnętrzny z ekranowanym transformatorem toroidalnym i przełączanym napięciem sieciowym.

Specyfikacja techniczna:

• Format: 19 cali rack, 1U

• Układ przetwarzania: analogowe kształtowanie sceny stereo na sygnale różnicowym, bez klasycznego M/S

• Regulatory scen e, Bigness

• Układ lampowy: włączany przełącznikiem Harmonics, z trybem rozgrzewania sygnalizowanym miganiem

• Regulator harmonicznych: Tube Harmonics

• Dodatkowy bas: przełącznik Bass, stałe wzmocnienie basu

• Częstotliwość działania harmonicznych: 6 kHz

• Maksymalne wzmocnienie harmonicznych: 9 dB

• Częstotliwość podbicia basu: 42 Hz

• Wartość podbicia basu: 2 dB

• Zasilanie wewnętrzne: liniowy zasilacz z ekranowanym transformatorem toroidalnym

• Napięcia robocze audio: plus minus 18 V

• Napięcie anodowe lamp: plus 230 V

• Napięcie żarzenia lamp: plus 12.6 V

• Napięcie zasilania diod LED i przekaźników: plus 12 V

• Zasilanie sieciowe: 230 V AC 50 Hz lub 115 V AC 60 Hz, wybierane

• Bezpiecznik 230 V: T 312 mA

• Bezpiecznik 115 V: T 630 mA

• Pobór mocy: maksymalnie 9.9 VA

• Wejścia i wyjścia: XLR oraz TRS jack, wszystkie symetryczne

• Poziom nominalny transmisji: +6 dB

• Maksymalny poziom wejścia i wyjścia: +22.5 dBu

• Impedancja wejściowa: 20 kΩ

• Impedancja wyjściowa: 112 Ω

• Tłumienie sygnału wspólnego CMRR 1 kHz: poniżej 75 dB

• Pasmo przenoszenia minus 3 dB: 10 Hz do 200 kHz

• THD plus N 0 dBu 10 Hz do 22 kHz: 0.0035 procent

• Szum A ważony: minus 97.5 dBu

• Zakres dynamiki: 120 dB

• Wymiary szerokość wysokość głębokość: 482 x 44 x 210 mm

• Masa urządzenia: 3.85 kg

• Masa transportowa z opakowaniem: 4.9 kg

Różnice pomiędzy wersją 500 a wersją rackową:

• BiG Studio ma dodatkowy lampowy stopień Harmonics i regulację Tube Harmonics, których nie ma moduł 500

• BiG Studio jest samodzielnym urządzeniem 19 cali 1U z własnym liniowym zasilaczem i przełączanym napięciem sieciowym, a BiG 500 jest modułem dwuslotowym zasilanym z ramy 500

• BiG Studio ma pełne złącza XLR i TRS na panelu tylnym oraz przełącznik Ground, a BiG 500 korzysta z połączeń standardu 500
