Series One: Phonitor One – Headphone Monitoring Amplifier

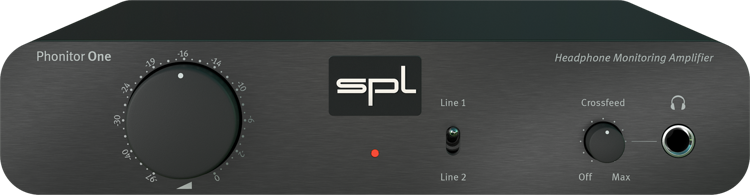

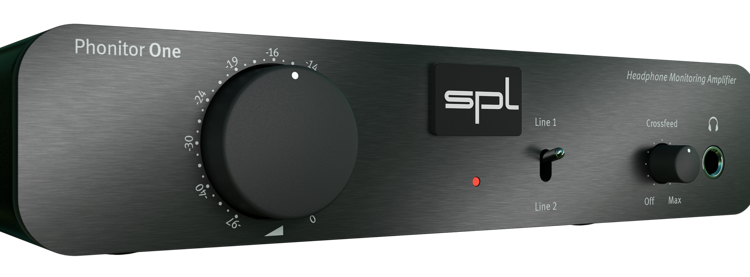

Phonitor One to pracujący w audiofilskiej jakości wzmacniacz słuchawkowy wykorzystujący autorski system Phonitor Matrix, umożliwiający miks oraz odsłuch materiału audio również w konfiguracji przypominającej pracę z monitorami lub głośnikami bliskiego pola.

Stopień przedwzmacniacza

Sekcja przedwzmacniacza Phonitor One wykorzystuje dwa wzmacniacze operacyjne Burr-Brown OPA 2134 SoundPlus™, które zostały zaprojektowane z myślą o audiofilskich obwodach, dzięki czemu charakteryzują się ekstremalnie niskimi szumami własnymi oraz minimalnym stopniem przesterowania sygnału, plasującym się na poziomie 0.00008%. Bazując na tranzystorze polowym (FET), wzmacniacze te pracują z dużą prędkością, co z kolei gwarantuje szybkość wzrastania odtwarzanego sygnału na poziomie 20V/μs. Ma to natychmiastowy wpływ na ożywienie odtwarzanej muzyki.

Dodatkowo w ścieżce sygnałowej zostały zamontowane niskopojemnościowe, kondensatory foliowe, które pełnią rolę układu 'bypass’ w kondensatorach sprzęgających, zapewniając bardziej precyzyjną transmisję komponentów sygnałowych wysokiej częstotliwości. Doskonałe, wykonane ze złota elektrolityczne kondensatory 'Electric Double Layer’ firmy Panasonic zostały tu wykorzystane jako kondensatory sprzęgowe.

Wzmacniacz mocy

Zaprojektowany w technologii 'push-pull’ stopień wyjściowy wzmacniacza słuchawkowego pracuje w klasie AB. Wykorzystanie termicznie sprzężonych tranzystorów gwarantuje ich zgodną pracę, co przekłada się na stały i stabilny obraz dźwiękowy. Zasilacz pracujący w urządzeniu został wyposażony w obwód bufora oferujący niską rezystancję źródłową, co z kolei zapewnia spore rezerwy napięcia, nawet w przypadku podłączenia niskoimpedancyjnych słuchawek.

Rewolucja odsłuchowa

Stworzony przez inżynierów SPL, autorski system Phonitor Matrix stał się prawdziwą rewolucją w świecie wzmacniaczy słuchawkowych, umożliwiając miksowanie i odsłuch materiału audio przy pomocy słuchawek w sposób podobny do tego z użyciem monitorów lub głośników. Matryca oferuje słuchaczowi trzy parametry: 'Center Level’, 'Crossfeed’ oraz 'Speaker Angle’. W przypadku Phonitor One, pierwszy z nich został ustawiony na poziomie -1dB, podczas gdy 'Speaker Angle’, parametr odzwierciedlający nachylenie klasycznych monitorów czy głośników względem słuchacza wynosi 30°. Warto zauważyć, że sa to najczęściej spotykane ustawienia w studiach nagraniowych.

'Crossfeed’ to inaczej ilość przesłuchów występujących w kanałach, czyli tzw. interauralna różnica poziomów występująca podczas odsłuchu materiału audio. Co ciekawe, nasilenie efektu jest tutaj w pełni edytowalne, do czego służy umieszczony na panelu przednim potencjometr. Należy zauważyć, że ustawiając go w pozycji 'OFF’, system jest nie tylko wyłaczony, ale w ogóle usunięty ze ścieżki sygnałowej, dzięki wykorzystanemu tu dedykowanemu przekaźnikowi (obwód hysteresis).

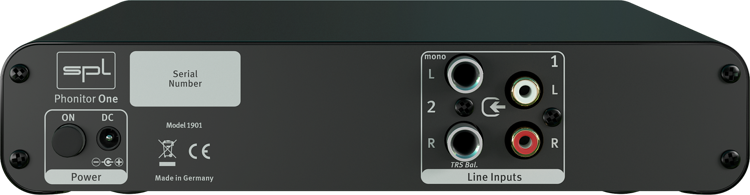

Wejścia liniowe

Phonitor One umożliwia podłączenie dwóch w pełni analogowych i zarazem stereofonicznych źródeł jednocześnie. Konwertery cyfrowo-analogowe, odtwarzacze CD, mikser, syntezator, czy analogowy magnetofon szpulowy lub kasetowy deck mogą zostać podłączone przez symetryczne złącza TRS lub niesymetryczne RCA. W sytuacji kiedy zależy nam na bezpośrednim połączeniu komputera, tabletu czy smartfona do wzmacniacza, warto zainteresować się konstrukcją Phonitor One d, która wykorzystuje port USB oraz najwyższej jakości 32-bitowy konwerter D/A.

Zasilanie

Nie jest sekretem, że dobre brzmienie zaczyna się od porządnego zasilania. To jest niejako fundament pracy i jakości dźwięku oferowanego przez urządzenie. Chociaż na pierwszy rzut oka może się wydawać, że zasilanie 12V może być niewystarczające, to wewnątrz wzmacniacza działa drugi obwód odpowiadający za zasilanie sekcji analogowej napięciem +/- 17V, dzięki czemu profesjonalne poziomy podbicia sygnału +22.5dB są możliwe. Liniowy regulator napięcia DC gwarantuje bardziej soczyste brzmienie, pracując czysto nawet w przypadku osiągnięcia maksymalnego napięcia operacyjnego.

SPECYFIKACJA TECHNICZNA:

Analogowa sekcja I/O

Wzmocnienie wejściowe (maks.): +22.5dBu
Impedancja wejścia liniowego 2 (niesymetrycznego): 20kΩ
CMMR: <60dB
Impedancja wejścia liniowego 1 (niesymetrycznego): 47kΩ
Wyjście słuchawkowe:

Okablowanie: końcówka=lewy, pierścień=prawy, tuleja=uziemienie
Impedancja źródła: 20 Ω
Odpowiedź częstotliwościowa (-3dB): 10Hz-200kHz
Szum (A-ważone, 600 Ω): -97dBu
THD+N (0dBu, 10Hz-22kHz, 600 Ω): 0.002%
THD+N (0dBu, 10Hz-22kHz, 32 Ω): 0.13%
Maks. poziom wyjściowy (1kHz, 600 Ω): 2 x 190mW
Maks. poziom wyjściowy (1kHz, 250 Ω): 2 x 330mW
Maks. poziom wyjściowy (1kHz, 47 Ω): 2 x 400mW
Tłumienie wybrzmienia (600 Ω): -99dB
Przesłuchy (1kHz, 600 Ω): -75dB
Zasilacz wbudowany:

Napięcie operacyjne dla analogowego audio: +/- 17V
Napięcie operacyjne dla wzmacniacza słuchawkowego: +/- 19V
Napięcie operacyjne dla przekaźników: +12V
Zasilacz zewnętrzny:

Przełączany adapter prądu stałego/zmiennego: Mean Well GE18/12-SC
Wtyk prądu stałego: (+) pin 2.1mm; (-) na zewnątrz pierścienia 5.5mm
Wejście: 100-240V AC; 50-60Hz; 0.7A Wyjście: 12V DC; 1.5 A
Wymiary & waga:

Wymiary: 210 (szer.) x 49.6 (wys.) x 220 (gł.) mm
Waga: 1.45 kg
