Series One: Control One – Monitoring Controller

Control One to w pełni profesjonalny kontroler odsłuchu, który podobnie jak Marc One, umożliwia podłączenie dwóch zestawów głośnikowych oraz subwoofera, wprowadzenie dwóch niezależnych, stereofonicznych źródeł wejściowych oraz wyprowadzenie sygnału liniowego. Od bardziej rozbudowanej wersji odróżnia go brak zintegrowanego konwertera D/A, portu USB oraz potencjometra Monitor.

Monitory & Subwoofer

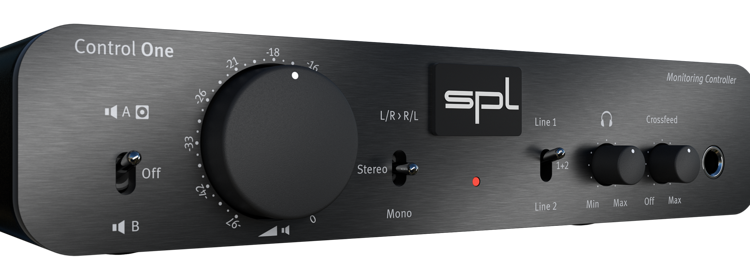

Podczas odsłuchu Control One umożliwia korzystanie z dwóch niezależnych par monitorów i subwoofera, między którymi możemy natychmiastowo przełączać się w razie potrzeby dedykowanym przełącznikiem dostępnym z poziomu panelu przedniego. Warto zauważyć, że w pozycji środkowej monitory są wyłączane, dzięki czemu nie musimy zbyt często kręcić potencjometrem głośności.

Wejścia liniowe

Control One pozwala na podłączenie dwóch niezależnych stereofonicznych źródeł analogowych, takich jak np. konwerter D/A, odtwarzacz CD, mikser, syntezator czy magnetofon szpulowy lub deck kasetowy. Jeżeli zajdzie taka potrzeba, oba źródła mogą być odsłuchiwane równocześnie

Wyjścia liniowe

Wybrany sygnał wejściowy jest trasowany bezpośrednio do złącza wyjściowego, co pozwala podłączyć Control One w pętli z innymi urządzeniami, bez utraty połączenia wyjściowego. Dobrym przykładem jest tu sytuacja, w której kilka osób korzysta z różnych par słuchawek – wzmacniacz może być wtedy podłaczony do wyjścia liniowego. Można również rejestrować sygnał analogowy lub wysłać go do zewnętrznego miksera w celu dalszej obróbki.

Trzy tryby odsłuchu

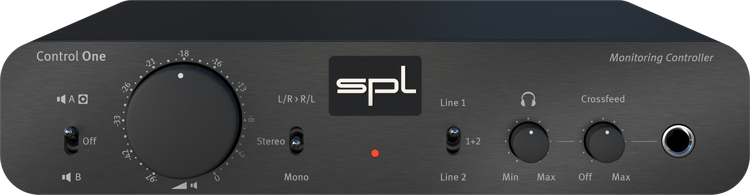

Kontroler oferuje trzy tryby pracy wybierane dedykowanym przełacznikiem. W środkowej pozycji otrzymujemy klasyczny tryb stereofoniczny, podczas gdy pozycja 'Mono’ pozwala sprawdzić zgranie w systemie monofonicznym. Ciekawym i niezmiernie przydatnym, zwłaszcza w branży filmowej jest tryb 'L/R>R/L’. Pozwala on na obrócenie obrazu stereo, co jest niezmiernie przydatne w sytuacji kiedy podkładamy dźwięk pod konkretną scenę, w której mamy doczynienia z ruchem z jednej strony na drugą. Używając do tego samego programu DAW, musielibyśmy najpierw wgrać do niego próbkę, a potem zająć się odwróceniem kanałów. Marc One umożliwia natychmiastową zmianę już na etapie odsłuchu próbki, która ma zostać podłożona pod obraz.

Wzmacniacz słuchawkowy

Zaprojektowany w technologii 'push-pull’ stopień wyjściowy wzmacniacza słuchawkowego pracuje w klasie AB. Wykorzystanie termicznie sprzężonych tranzystorów gwarantuje ich zgodną pracę, co przekłada się na stały i stabilny obraz dźwiękowy. Zasilacz pracujący w urządzeniu został wyposażony w obwód bufora oferujący niską rezystancję źródłową, co z kolei zapewnia spore rezerwy napięcia, nawet w przypadku podłączenia niskoimpedancyjnych słuchawek. Mówiąc krótko: ten wzmacniacz zapewni ci bogate i dynamiczne brzmienie podczas odsłuchu na słuchawkach!

Rewolucja odsłuchowa

Stworzony przez inżynierów SPL, autorski system Phonitor Matrix stał się prawdziwą rewolucją w świecie wzmacniaczy słuchawkowych, umożliwiając miksowanie i odsłuch materiału audio przy pomocy słuchawek w sposób podobny do tego z użyciem monitorów lub głośników. Matryca oferuje słuchaczowi trzy parametry: 'Center Level’, 'Crossfeed’ oraz 'Speaker Angle’. W przypadku Phonitor One d, pierwszy z nich został ustawiony na poziomie -1dB, podczas gdy 'Speaker Angle’, parametr odzwierciedlający nachylenie klasycznych monitorów czy głośników względem słuchacza wynosi 30°. Warto zauważyć, że sa to najczęściej spotykane ustawienia w studiach nagraniowych.

'Crossfeed’ to inaczej ilość przesłuchów występujących w kanałach, czyli tzw. interauralna różnica poziomów występująca podczas odsłuchu materiału audio. Co ciekawe, nasilenie efektu jest tutaj w pełni edytowalne, do czego służy umieszczony na panelu przednim potencjometr. Należy zauważyć, że ustawiając go w pozycji 'OFF’, system jest nie tylko wyłaczony, ale w ogóle usunięty ze ścieżki sygnałowej, dzięki wykorzystanemu tu dedykowanemu przekaźnikowi (obwód hysteresis).

Dopasowanie poziomu głośności i rejestracja obu źródeł naraz

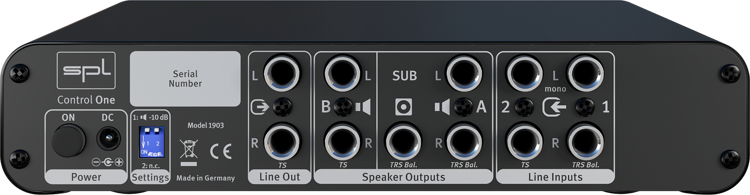

W sytuacji kiedy aktywne monitory lub wzmacniacz mocy są bardzo czułe, odtwarzanie materiału nawet z potencjometrem głośności ustawionym na jedną trzecią skali, może być zbyt głośne. Dzięki sekcji niewielkich przełączników umieszczonej z tyłu urządzenia, możemy obniżyć sygnał wejściowy o 10dB lub zmiksować oba wejścia.

Zasilanie

Nie jest sekretem, że dobre brzmienie zaczyna się od porządnego zasilania. To jest niejako fundament pracy i jakości dźwięku oferowanego przez urządzenie. Chociaż na pierwszy rzut oka może się wydawać, że zasilanie 12V może być niewystarczające, to wewnątrz wzmacniacza działa drugi obwód odpowiadający za zasilanie sekcji analogowej napięciem +/- 17V, dzięki czemu profesjonalne poziomy podbicia sygnału +22.5dB są możliwe. Liniowy regulator napięcia DC gwarantuje bardziej soczyste brzmienie, pracując czysto nawet w przypadku osiągnięcia maksymalnego napięcia operacyjnego.

SPECYFIKACJA TECHNICZNA:

Analogowa sekcja I/O

Wzmocnienie wejściowe (maks.): +22.5dBu
Impedancja wejścia liniowego 1 (symetrycznego): 20kΩ
CMMR wejścia liniowego 1: <60dB
Impedancja wejścia liniowego 2 (niesymetrycznego): 10kΩ
Wzmocnienie wyjściowe (maks.) wyjść monitorów (600Ω): +22dbU
Impedancja wyjścia liniowego (niesymetrycznego): 75 Ω
Impedancja wyjścia monitorów 1 (symetrycznego): 150 Ω
Impedancja wyjścia subwoofera (symetrycznego): 150 Ω
Impedancja wyjścia monitorów 2 (niesymetrycznego): 75 Ω
Odpowiedź częstotliwościowa (-3dB): 10 Hz – 200 kHz
Zakres dynamiki: 121dB
Szum (A-ważone, obciążenie 600 Ω): -99dBu
THD (0dBu, 10 Hz – 22 kHz): 0.002 %
Przesłuchy (1kHz): < 75 dB
Tłumienie wybrzmienia: -93 dB
Wyjście słuchawkowe:

Okablowanie: końcówka=lewy, pierścień=prawy, tuleja=uziemienie
Impedancja źródła: 20 Ω
Odpowiedź częstotliwościowa (-3dB): 10Hz-200kHz
Szum (A-ważone, 600 Ω): -97dBu
THD+N (0dBu, 10Hz-22kHz, 600 Ω): 0.002%
THD+N (0dBu, 10Hz-22kHz, 32 Ω): 0.13%
Maks. poziom wyjściowy (1kHz, 600 Ω): 2 x 190mW
Maks. poziom wyjściowy (1kHz, 250 Ω): 2 x 330mW
Maks. poziom wyjściowy (1kHz, 47 Ω): 2 x 400mW
Tłumienie wybrzmienia (600 Ω): -99dB
Przesłuchy (1kHz, 600 Ω): -75dB
Zakres dynamiki: 117dB
Zasilacz wbudowany:

Napięcie operacyjne dla analogowego audio: +/- 17V
Napięcie operacyjne dla wzmacniacza słuchawkowego: +/- 19V
Napięcie operacyjne dla przekaźników i wskaźników LED: +12V
Zasilacz zewnętrzny:

Przełączany adapter prądu stałego/zmiennego: Mean Well GE18/12-SC
Wtyk prądu stałego: (+) pin 2.1mm; (-) na zewnątrz pierścienia 5.5mm
Wejście: 100-240V AC; 50-60Hz; 0.7A Wyjście: 12V DC; 1.5 A
Wymiary & waga:

Wymiary: 210 (szer.) x 49.6 (wys.) x 220 (gł.) mm
Waga: 1.45 kg
