Studio Series – Phonitor 3 Black

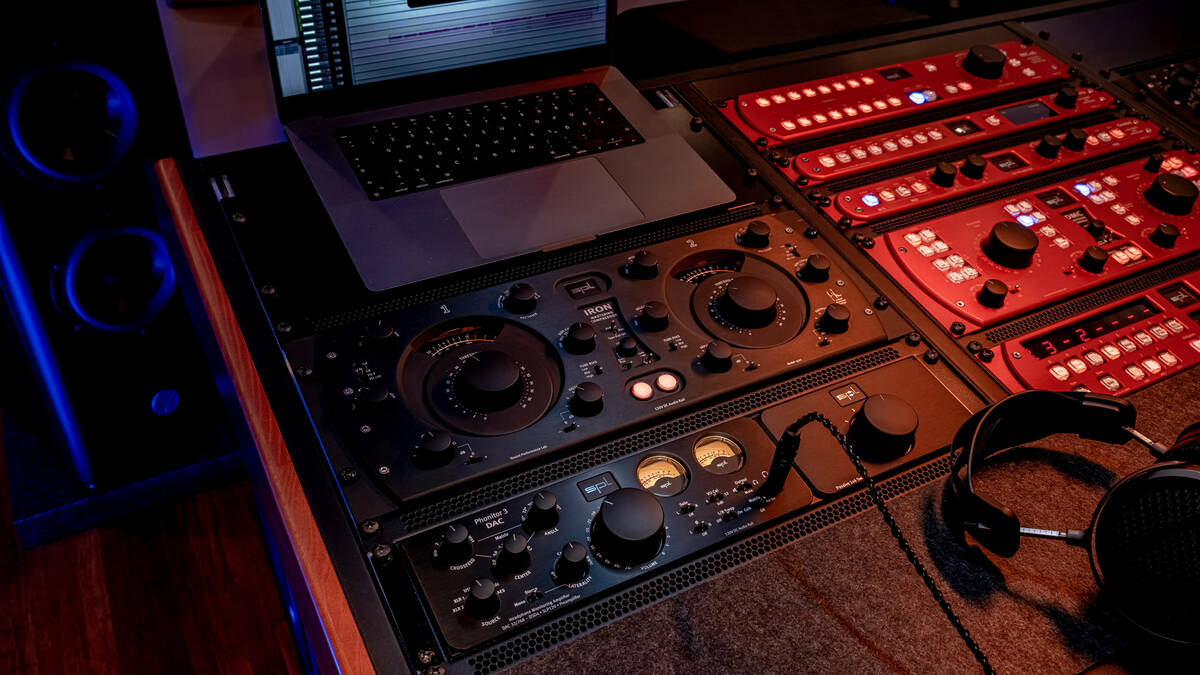

Phonitor 3 DAC to nie tylko optymalny wzmacniacz słuchawkowy, ale również kontroler odsłuchu pracujący w aautorskiej technologii 120V. Zintegrowany DAC sprawia, że urządzenie staje się perfekcyjnym punktem centralnym studyjnego monitoringu, zarówno dla producentów jak i inżynierów masteringu pracujących z cyfrowymi źródłami czy programem DAW.

Niezależnie czy podłączone źródło dźwięku wykorzystuje port USB, AES/EBU czy S/PDIF – zintegrowany DAC z analogowym SLP120 konwertuje cyfrowe sygnały PCM audio w rozdzielczości 32 bitów przy częstotliwości próbkowania aż do 768 kHz. Konwertuje również sygnały DSD w rozdzielczości do DSD256.

Po stronie analogowej, bazując na autorskiej technologii 120V Phonitor 3 DAC oferuje tę samą jakość jak duże konsolety masteringowe SPL – zarówno jeżeli chodzi o monitory, jak i słuchawki. Z kolei w pełni analogowy, autorski Phonitor Matrix umożliwia miksowanie i masterowanie nagrań na słuchawkach w najwyższej jakości z tym samym przestrzennym odbiorem sceny stereofonicznej jak w przypadku głośników.

Doskonałe brzmienie na słuchawkach…

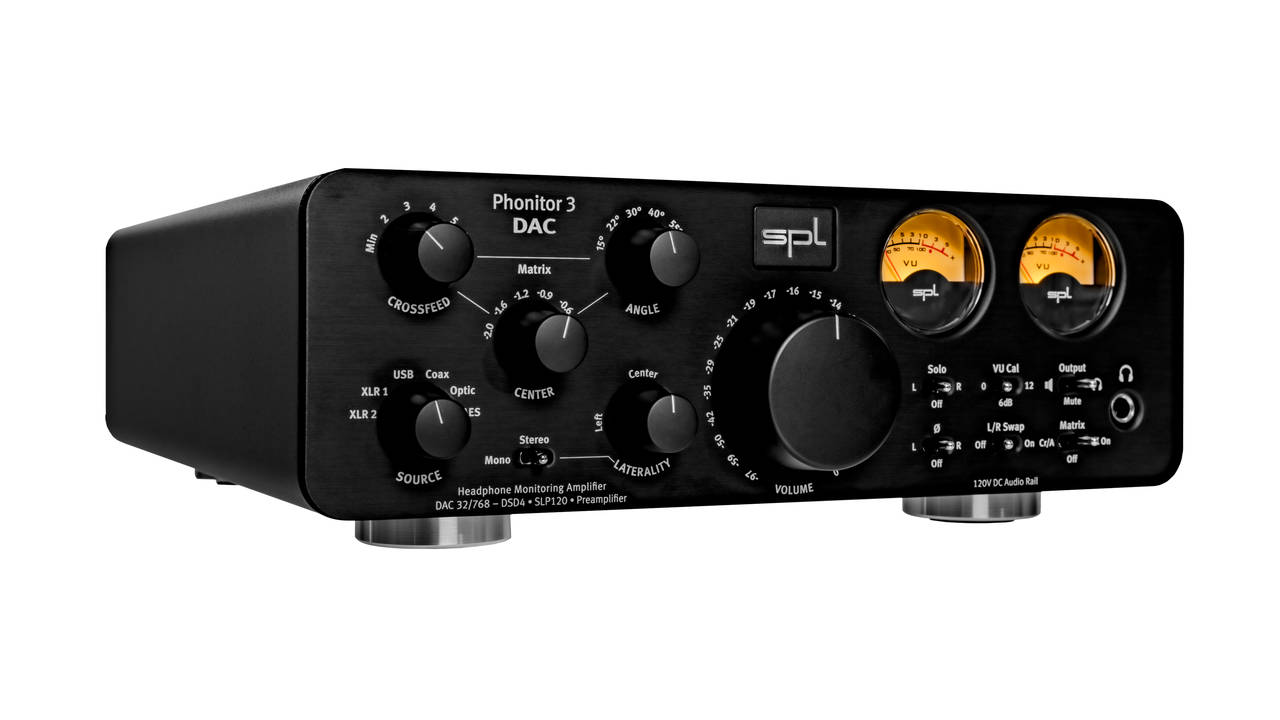

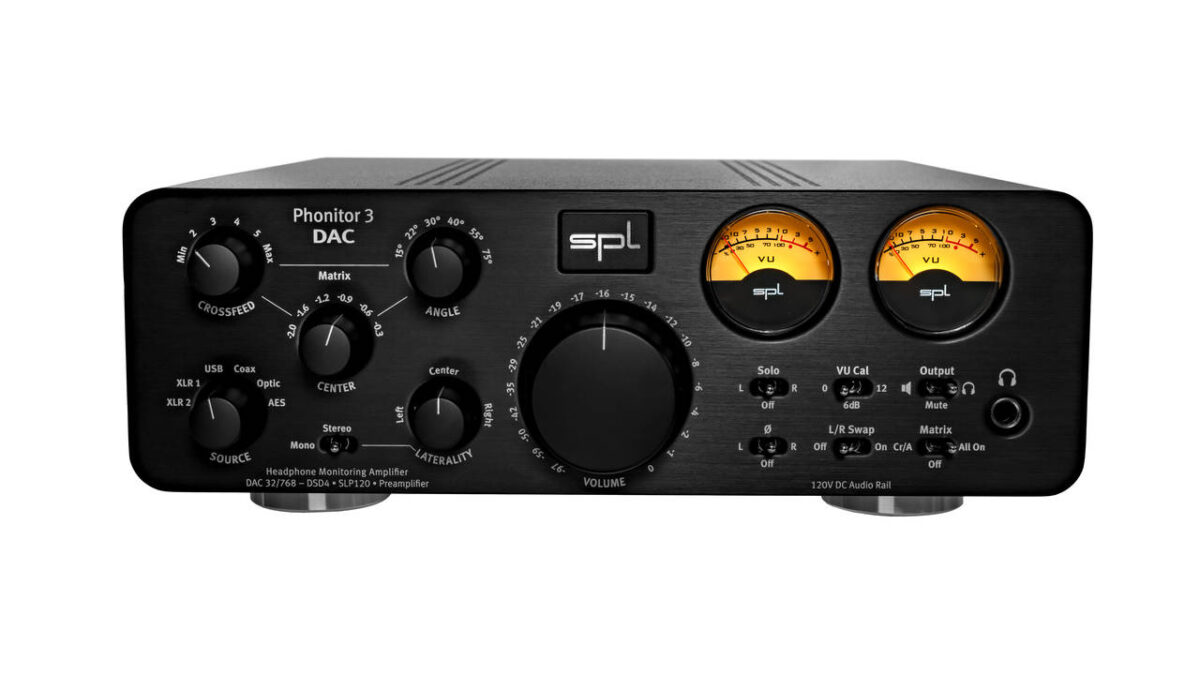

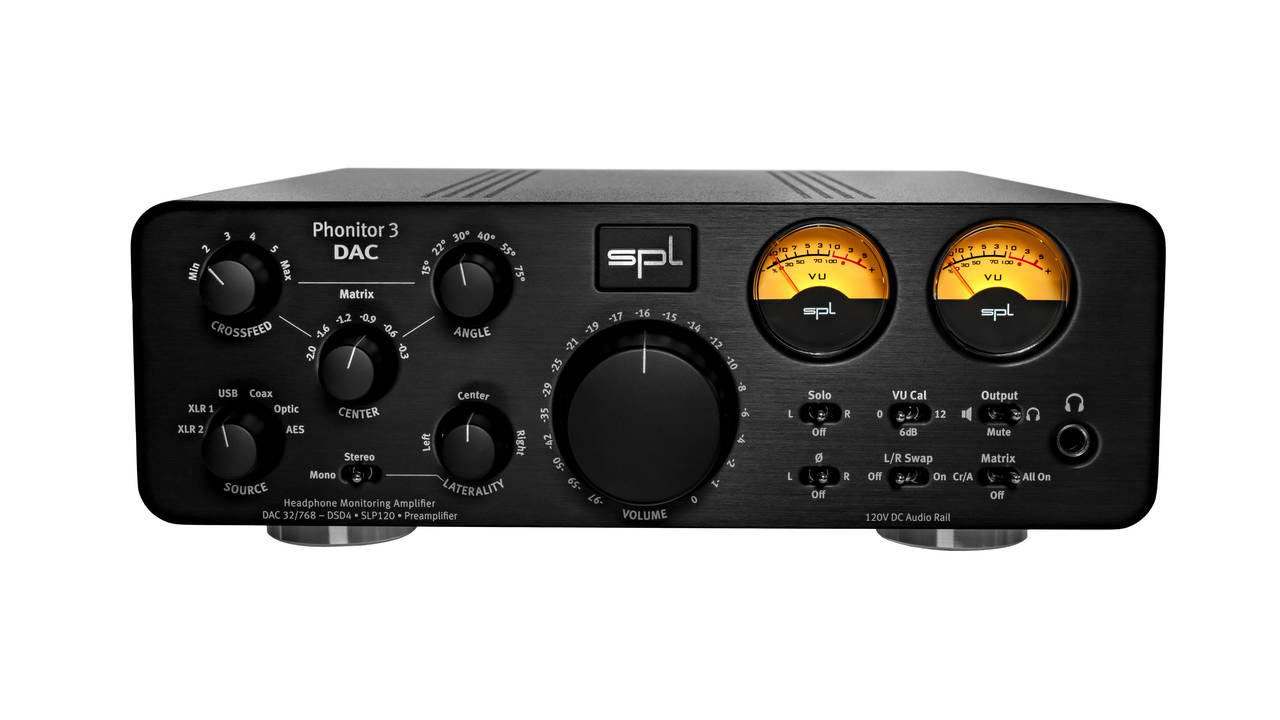

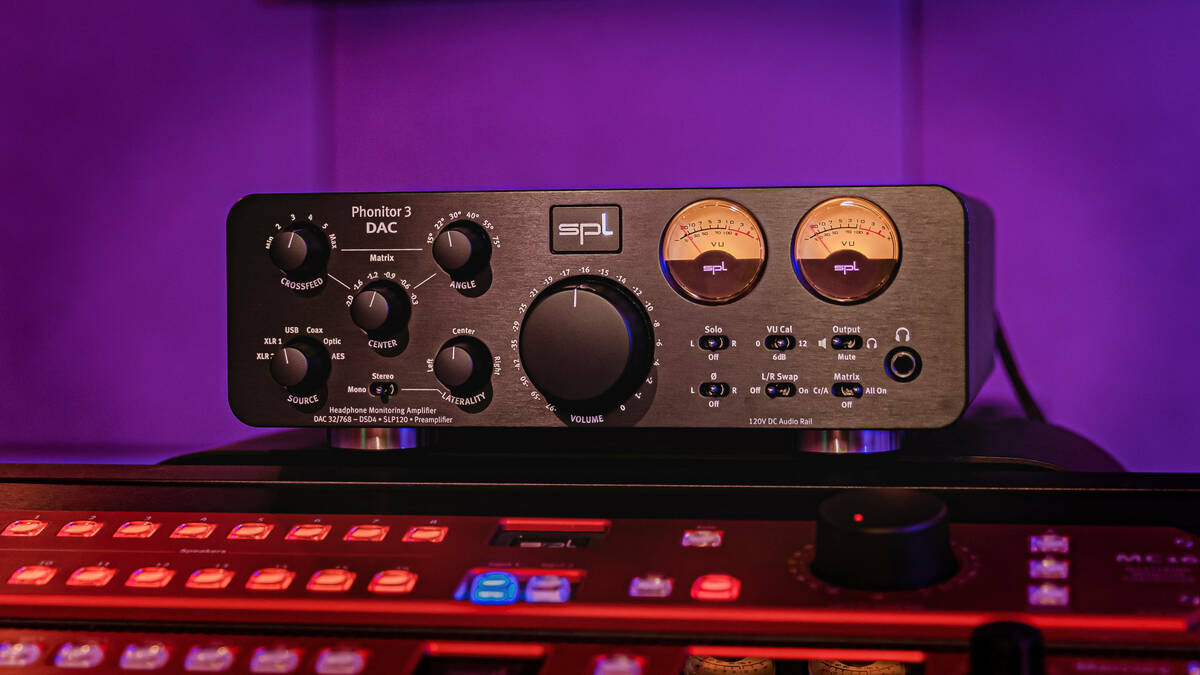

Na panelu frontowym urządzenia znajdziemy standardowe wyjście słuchawkowe jack 1/4. Dzięki niesamowitej mocy wyjściowej Phonitora, bez problemu zasilimy każde słuchawki, nawet te z wysoką impedancją. Uzyskane brzmienie charakteryzuje się dużą ilością detali, jest pełne życia i szczerze oddaje to co zostało nagrane.

… jak i na monitorach

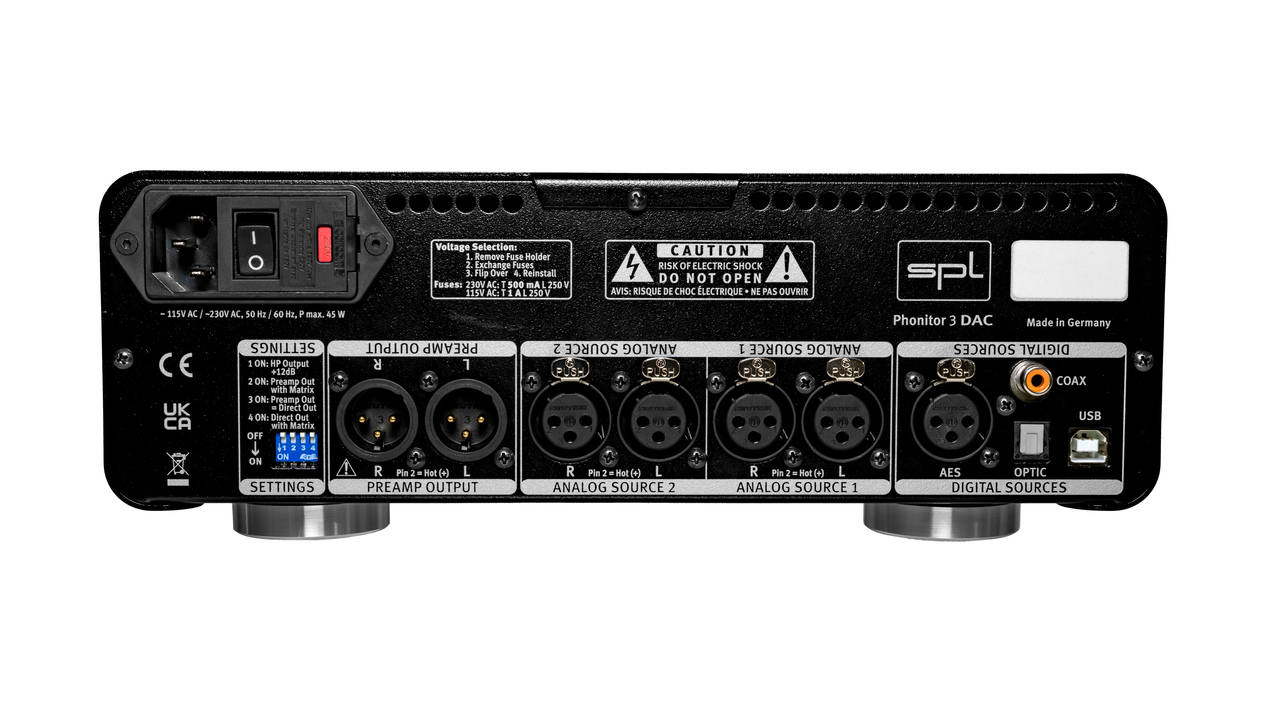

Z tyłu urządzenia, korzystając z wyjść XLR podłączymy ulubiony zestaw monitorów studyjnych, zarówno aktywnych, jak i pasywnych przy wykorzystaniu zewnętrznej końcówki mocy, otrzymując dzięki temu wysokiej jakości centrum monitoringu.

Monitoring na najwyższym poziomie

Phonitor 3 DAC bazując na technologii SPL 120V zapewnia tak samo precyzyjny odsłuch jak studyjne konsolety masteringowe DMC i MMC, z której to korzysta sam Bob Ludwig.

Słuchawki lub monitory

Na panelu przednim znajdziemy również przełącznik 'Output’ – za jego pomocą wybieramy odsłuch słuchawkowy lub z wykorzystaniem monitorów. Ustawiając przełącznik w pozycji środkowej (Mute), żaden sygnał nie trafia do wyjścia urządzenia, co sygnalizują podświetlone na czerwono mierniki VU.

Wejścia cyfrowe i analogowe
Aż sześć stereofonicznych źródeł możemy podłączyć do urządzenia. Wyboru źródła dokonujemy dedykowanym przełącznikiem 'Source’.
Wejścia analogowe
Po stronie analogowej mamy do wyboru dwa wejścia stereofoniczne, każde pracujące na złączach XLR. Podłączymy tu zarówno profesjonalne odtwarzacze analogowe o symetrycznych wyjściach, jak i źródła o sygnale liniowym.
Wejścia cyfrowe
Tutaj do wyboru mamy cztery stereofoniczne wejścia cyfrowe.
USB
Port USB (typ-B) pozwoli nam wysłać sygnał z programu DAW. W przypadku pracy z komputerem Mac lub urządzeniem mobilnym firmy Apple nie ma nawet potrzeby instalowania sterownika. Phonitor 3 DAC konweruje sygnały PCM audio w rozdzielczości 32 bitów przy częstotliwości próbkowania aż do 768 kHz. Konwertuje również sygnały DSD w rozdzielczości do DSD256.
S/PDiF koaksjalne
Tutaj możemy pobierać dwukanałowy sygnał (PCM audio) o częstotliwości próbkowania do 192 kHz z szybkością transmisji od 16 do 24 bitów. Unbalanced, 2-wire 75-ohm coaxial cables with RCA connectors are used for signal transmission.
S/PDiF optyczne
Tu również możemy pobierać dwukanałowy sygnał (PCM audio) o częstotliwości próbkowania do 192 kHz z szybkością transmisji od 16 do 24 bitów. Złącze wejściowe to F05 jack, co w branży nazywane jest złączem TOSLINK.
Wskazówka: należy zwracać uwagę na jakość kabli wykorzystywanych w połączeniach optycznych – w przypadku niedrogich przewodów transmisje w częstotliwościach próbkowania 176.4kHz/192kHz mogą nie działać prawidłowo. W tym przypadku warto zdecydować się na szklany kabel wykonany z włókna szklanego.
AES/EBU

AES lub bardziej precyzyjnie AES3 lub AES/EBU to standard w jakim są przesyłane sygnały audio pomiędzy urządzeniami charakterystycznymi dla branży pro-audio. Wynaleziony przez Audio Engineering Society, może przenosić 2 zakodowane kanały PCM audio w częstotliwości próbkowania 192 kHz. Ten standard został zdefiniowany jako IEC 60958 Type I, ponieważ tego typu połączenia wykorzystują zbalansowane, 3-przewodnikowe, 110-ohm skrętkowe przewody ze złączami XLR.

Audiofilski DAC

Na pokładzie Director Mk2 znajdziemy zupełnie nowy, cyfrowo-analogowy konwerter wyposażony w chip AK4490 Velvet Sound® DAC japońskiej firmy AKM. Konwerter umożliwia odtwarzanie PCM audio w częstotliwości aż do 768kHz z prędkością 32-bitów oraz odsłuch audio DSD do DSD4 lub DSD256, pobierając przy tym sygnał z 4 cyfrowych wejść: AES/EBU, USB, COAX i OPTICAL. Częstotliwość próbkowania na poziomie 768 kHz, czyli aż szesnastokrotność płyty CD jest tu również możliwa. DSD może tu pracować w rozdzielczości DSD4 lub DSD256.

Chip SLP120
Warto zauważyć, że analogowe wyjście każdego chipa DAC musi być traktowane przez filtr dolnoprzepustowy przed wejściem sygnału w domenę analogową. Kontrastując wszelkiej maści chipy, mamy tutaj do czynienia z zasilaniem specjalnego chipu SLP120 w technologii VOLTAiR, bazującęj na napięciu 120V rail. Przekłada się to na niesamowicie szeroki headroom i niczym nie poskromiony zakres dynamiki, dzięki czemu wchodząca fala dźwiękowa zaczyna wreszcie żyć, nie podlegając technicznym limitacjom. To po prostu brzmi analogowo!
Potencjometr
Kontrola głośności odbywa się za pomocą wykonanego z aluminium masywnego, ale przy tym doskonale wyważonego potencjometru ALPS RK27 “Big Blue”.
Bezkompromisowy monitoring
The Phonitor 3 DAC is a full-fledged monitor controller:
Source selection
Phonitor Matrix with Crossfeed, Speaker Angle and Center Level (the latter can be switched off)
Mono/Stereo
Laterality control
Solo L/R
Phase inversion for L and R
L/R Swap
Output switchable to headphones or speakers
Mute
Przełącznik Mono/Stereo

Ten przełącznik pozwala nam zdecydować czy sygnał wyjściowy ma być wysyłany w stereo czy sumowany do mono.

Dodatkowo, jak wiemy z własnego doświadczenia, podczas odsłuchu materiału audio dźwięk może być skierowany bardziej do lewego lub prawego kanału. Staje się to oczywiste podczas korzystania ze słuchawek. Dlatego też inżynierowie firmy SPL finalnie rozwiązali problem ów lateralności poprzez możliwość wyrównania obrazu stereo również po stronie monitoringu. W związku z tym przełącznik może również aktywować kontrolę lateralności odsłuchu.

Funkcja Solo L/R

W przypadku kiedy zachodzi potrzeba odsłuchu jednego z kanałów, z pomocą przychodzi funkcja 'Solo L/R’. W przypadku ustawienia przełącznika w pozycji “L”, usłyszymy jedynie lewy kanał – analogicznie dostęp do jedynie prawego kanału uzyskamy po ustawieniu w przełącznika w pozycji “R”. Środkowa pozycja “Off” daje nam klasyczne stereofoniczne brzmienie na wyjściu urządzenia.

Funkcja L/R Swap

Specjalną funkcją Phonitora 3 DAC jest możliwość zamiany kanałów, oznaczona na urządzeniu jako „L/R Swap”. Pozwala nam odwrócić obraz stereo – kanał lewy staje się prawym. Jest to niezwykle przydatna i pozwalająca zaoszczędzić czas funkcja w sytuacji pracy nad dubbingiem, kiedy potrzebujemy, aby scena stereo zgadzała się z kierunkiem ruchu na ekranie. Bez tej funkcji trzeba mozolnie ładować próbki do programu DAW, zanim ocenimy czy dana próbka pasuje do obrazu.
Odwrócenie fazy dla obu kanałów
Korzystając z tego przełącznika odwrócimy fazę lewego lub prawego kanału. W przypadku ustawienia przełącznika w pozycji “L”, faza lewego kanału zostanie odwrócona – analogicznie faza prawego kanału zostanie odwrócona po ustawieniu w przełącznika w pozycji “R”. Środkowa pozycja “Off” daje nam klasyczne stereofoniczne brzmienie na wyjściu urządzenia.
Mid czy Side?
Używając przełączników Mono/Stereo i L/R phase inversion razem, mamy możliwość monitorowania jedynie sygnału mid lub side. Ustawiając pierwszy z nich w pozycji „M” i mając aktywne odwrócenie fazy dla jednego z kanałów, otrzymamy jedynie sygnał typu „side”. Wyłączając funkcję odwrócenia fazy, przy jednoczesnym ustawieniu pierwszego przełącznika w pozycji „M” otzrymujemy sygnał typu „Mid”. Separowanie sygnałów w ten sposób stało się przez lata szeroko używanym standardem dla wielu inżynierów miksu i masteringu.
Mierniki

Po prawej stronie panelu przedniego umieszczono dwa mierniki wychyłowe VU, które obrazują poziomy wejściowe dla obu kanałów. Przełącznik „VU Cal” pozwala zredukować wyświetlany sygnał o -6dB lub -12dB. Warto zauważyć, że mierniki idealnie odwzorowują sygnały wejściowe nawet o bardzo mocnym natężeniu.

Phonitor Matrix:

Aktywowany specjalnym przełącznikiem autorski i rewolucyjny układ pozwoli miksować materiał audio z wykorzystaniem słuchawek. Sprawdzi się również podczas audiofilskiego odsłuchu, pozwalając uzyskać brzmienie i zachowanie się monitorów przy użyciu słuchawek!

Potencjometr Crossfeed

Potencjometr Crossfeed odpowiada za uzależnioną od przetwarzanej czestotliwości symulację odsłuchu z wykorzystaniem studyjnych monitorów umieszczonych w różnych pomieszczeniach, wykorzystując przy tym różnicę poziomu sygnału docierającego do uszu odbiorcy. Aby łatwiej zrozumieć ten proces, wystarczy wyobrazić sobie wpływ różnych środowisk odsłuchowych oraz ich charakterystyki działającej na słuchacza. Warto zauważyć, że symulacja działa dla obu kanałów, a jej natężenie można regulować w zakresie 6 stopniowej skali, gdzie kontrola parametru „crossfeed” reaguje z wartością współczynnika nachylenia ustawianej za pomocą przełącznika Angle, odwzorowywując szerokość obrazu stereo.

Potencjometr Angle

Potencjometr Angle odpowiada za uzależnioną od przetwarzanej czestotliwości symulację szerokości obrazu stereo, wykorzystując przy tym ten sam proces jak w przypadku układu „Crossfeed”, jednak tym razem dopasowywujemy moment, w którym fala sygnału dociera do słuchacza, odwzorowywując kąt nachylenia pary monitorów. Stała czasowa różnicę poziomu sygnału docierającego do uszu odbiorcy zamyka się w zakresie od 90 do 635 mikrosekund. Eksperymentowanie z położeniem potencjometru Angle warto rozpocząć od ustawienia go w pozycji nachylenia równego 30 stopniom.

SPECYFIKACJA TECHNICZNA:

Analogowe wejścia/wyjścia: XLR (symetryczne)

Maximum input & output gain
32.5 dBu
Input impedance (XLR)
20 kΩ
Output impedance (XLR)
75 Ω
Common mode rejection ratio (XLR)
-82 dB
Frequency range (0 dBu)
10 Hz – 100 kHz
THD +N (1 kHz, 0 dBu)
0.0009 %
Noise (A-weighted)
-102 dBu
Crosstalk (1 kHz)
-95 dB
Dynamic range
134.3 dB
Digital Inputs: DAC768
AES/EBU (XLR), PCM sample rates
44.1/48/88.2/96/176.4/192 kHz
Coaxial SPDIF (Cinch), PCM sample rates
44.1/48/88,2/96/176.4/192 kHz
Optisch SPDIF (Toslink F06) sample rates
44.1/48/88.2/96/mit Glasfaser < 1m: 176.4/192 kHz
USB (B), PCM sample rates
44.1/48/88.2/96/176.4/192/352.8/384/705.6/768 kHz
USB (B), DSD over PCM (DoP), sample rates
2.8 (DSD64), 5.6 (DSD128), 11.2 (DSD256) MHz
0 dBFS calibrated to
15 dBu
Standard Headphones Output: 6.35 mm (1/4") TRS Jack
Wiring
Tip = Left, Ring = Right, Sleeve = GND
Source impedance
0.18 Ω
Damping factor (40 Ω)
180
Frequency range (0 dBu)
10 Hz – 100 kHz
Crosstalk (1 kHz, 0 dBu)
-91 dB
THD + N (1 kHz, 0 dBu)
0.0003 %
Noise (A-weighted)
-102 dBu
Output power (1 kHz, 1% THD, 250 Ω)
2 x 5 W
Output power (1 kHz, 1% THD, 32 Ω)
2 x 1 W
Dynamic range
134.5 dB
Internal Linear Power Supply with Shielded Toroidal Transformer
Operating voltage for analog audio
+/- 60 V
Operating voltage for relays and LEDs
+12 V
Mains Power Supply
Mains voltage (selectable, see fuse chamber)
230 V AC / 50; 115 V AC / 60 Hz
Fuse for 230 V
T 0.5 A
Fuse for 115 V
T 1 A
Power consumption
max. 40 VA
Dimensions & Weight
W x H x D (width x height incl. feet x depth)
278 x 100 x 300 mm
11 x 4 x 11.81 inch
Unit weight
4.9 kg
10.8 lbs
Shipping weight (incl. packaging)
5.6 kg
12.5 lbs
